Иллюстрированный самоучитель по ArchiCAD 8



Чистое сопряжение пересекающихся стен


В ArchiCAD 8.1 крестообразно пересекающиеся стены автоматически сопрягаются без необходимости разделения одной из стен, как это было в предыдущих версиях программы (рис. 16.4).


Рис. 16.4. Автоматическое сопряжение крестообразно пересекающихся стен



Расширенные возможности работы со стенами


16.1. Расширенные возможности работы со стенами и балками

Представление стен и балок на плане

Инструмент Конец стены

Чистое сопряжение пересекающихся стен

16.2. Дополнительные возможности работы с многослойными конструкциями

Параметры многослойных конструкций

Управление отображением многослойных конструкций через диалоговые окна параметров элементов

16.3. Усовершенствованный вывод на печать

Новое диалоговое окно вывода на печать

Колонтитулы страниц Печать области бегущей рамки

Управление расположением области печати на листе

16.4. Другие новшества

Усовершенствованные редактируемые узловые точки GDL-объектов



Наборы вывода на экран

Расширенные возможности настройки клавишных команд


Инструмент Конец стены


Инструмент Конец стены предназначен для размещения на концах стен специальных параметрических GDL-объектов, таких, как разнообразные утолщения, скосы и скругления торцов стен. Инструмент активизируется при помощи кнопки

, находящейся в том же всплывающем меню панели инструментов, что и инструмент Стена.

Параметры концов стен устанавливаются в диалоговом окне, аналогичном диалоговым окнам установки других GDL-объектов (рис. 16.3). Набор параметров может быть разным для разных концов стен.

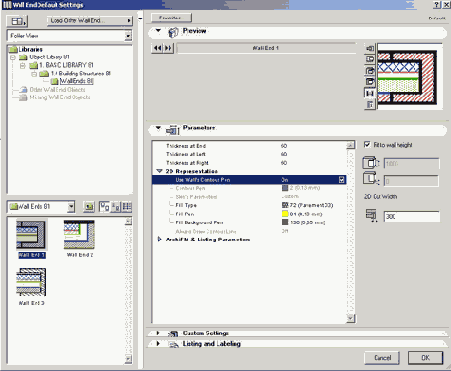

Рис. 16.3. Параметры конца стены

Для построения конца стены следует выбрать инструмент Конец стены в панели инструментов, установить параметры создаваемого объекта, а затем щелкнуть мышью на конечной точке стены.



Колонтитулы страниц


На печатном листе можно размещать верхние и нижние колонтитулы. Для этого в диалоговом окне вывода на печать нужно отметить маркер Header/Footer (Верхний/нижний колонтитул).

Параметры колонтитула устанавливаются в диалоговом окне Header/Footer (Верхний/нижний колонтитул) (рис. 16.7), открываемом щелчком мыши на кнопке Settings (Параметры). Это диалоговое окно позволяет управлять содержимым колонтитула путем выбора включаемой в колонтитул информации о проекте, а также устанавливать шрифт, размер и расположение колонтитула на печатном листе. Колонтитул состоит только из одной строки, текущее содержание которой отображается в поле Preview (Просмотр) диалогового окна установки параметров колонтитула.

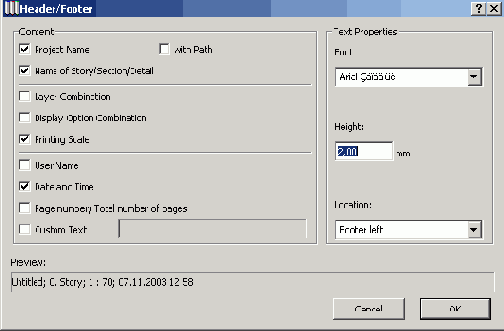

Рис. 16.7. Установка параметров колонтитула



Наборы вывода на экран


Параметры вывода на экран могут быть сохранены как набор вывода на экран для последующего вызова этих параметров простым выбором имени набора в подменю Display Options (Вывод на экран) меню Options (Параметры) (рис. 16.10, а), в навигаторе (рис. 16.10, б) или в меню Display Options Combinations (Наборы вывода на экран) диалогового окна Display Options (Изображение на плане) (рис. 16.10, в). Несколько предварительно сохраненных наборов установлено по умолчанию. С помощью диалогового окна Display Options (Изображение на плане) можно создавать новые наборы вывода на экран.

Чтобы сохранить текущие параметры вывода на экран в виде набора вывода на экран, необходимо щелкнуть мышью на кнопке Save As (Сохранить как) в верхней части диалогового окна Display Options (Изображение на плане), а затем в открывшемся окне ввести имя сохраняемого набора и щелкнуть мышью на кнопке ОК. Удаление выбранного в меню Display Options Combinations (Наборы вывода на экран) набора осуществляется при помощи кнопки Delete (Удалить).



Новое диалоговое окно вывода на печать


В ArchiCAD 8.1 добавлен ряд новых дополнительных возможностей вывода документов на печать. В связи с этим внешний вид диалогового окна вывода на печать (рис. 16.6) претерпел заметные изменения. В частности, добавлена кнопка Print Setup (Настройка печати), позволяющая открывать диалоговое окно установки параметров печатного устройства, появилась возможность печати области, ограниченной бегущей рамкой, предусмотрена опция печати колонтитулов, стало возможным управление расположением области печати на листе.

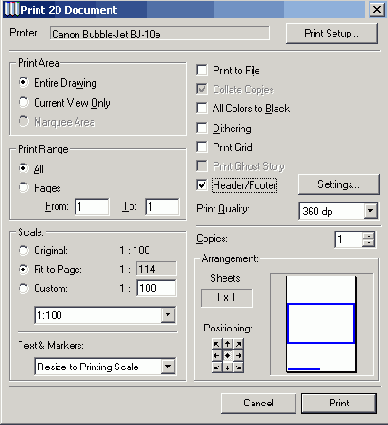

Рис. 16.6. Диалоговое окно вывода на печать



Параметры многослойных конструкций


ArchiCAD 8.1 позволяет настраивать для многослойных конструкций не только параметры их слоев, но и свойства (тип и перо) разделяющих слои линий и линий контура (рис. 16.5). Кроме того, с помощью маркера Hide (He показывать) можно скрывать линии контура, линии-разделители или конечные линии слоев.

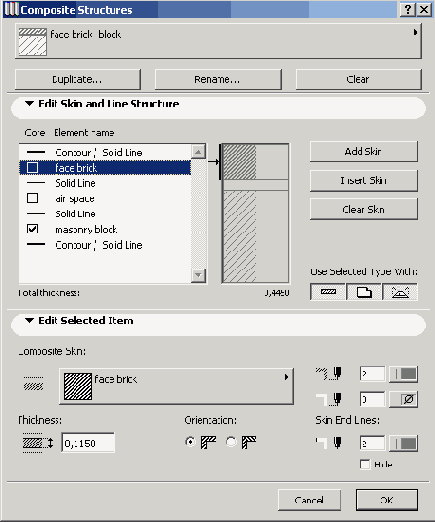

Рис. 16.5. Установка параметров многослойных конструкций



Печать области бегущей рамки


Если в рабочем окне ArchiCAD имеется выделенная при помощи бегущей рамки прямоугольная область, то в переключателе Print Area (Область печати) диалогового окна вывода на печать становится доступным вариант Marquee Area (Область бегущей рамки). При выборе этого варианта на печать выводится только фрагмент изображения, находящийся внутри бегущей рамки. Независимо от формы бегущей рамки на печать выводится прямоугольная область рабочего окна.



Представление стен и балок на плане


В ArchiCAD 8.1 можно управлять показом линий концов стен и балок, выбирая один из четырех вариантов в меню Wall End Lines (Линии конца стены) или Beam End Lines (Линии конца балки), находящемся в закладке представления элемента на плане диалогового окна параметров стены или балки (рис. 16.1). Кроме того, в диалоговом окне параметров балок добавлен новый маркер, управляющий показом осевых линий балок. Эти же меню и маркер присутствуют также в информационном табло (рис. 16.2).


Рис. 16.1. Выбор варианта показа линий конца стен и балок в диалоговом окне их параметров


Рис. 16.2. Выбор варианта показа линий конца стен и балок в информационном табло



Расширенные возможности настройки клавишных команд


Диалоговое окно настройки клавишных команд (рис. 16.11) в ArchiCAD 8.1 позволяет назначать клавишные команды не только командам меню, но и инструментам ArchiCAD, а также различным действиям (например, таким, как переключение методов построения элементов или включение режима гравитации). При этом могут быть задействованы как комбинации клавиш, так и отдельные клавиши, в том числе и специальные клавиши (F1...F12; PgUp, PgDn и т. п.).

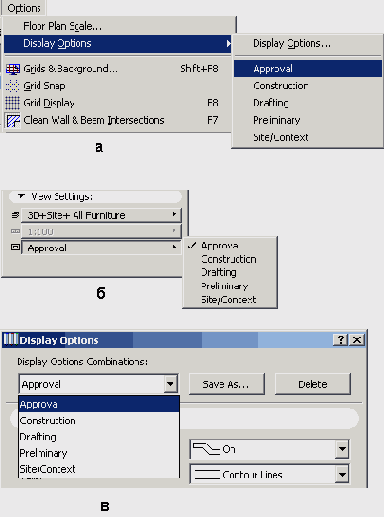

Рис. 16.10. Наборы вывода на экран

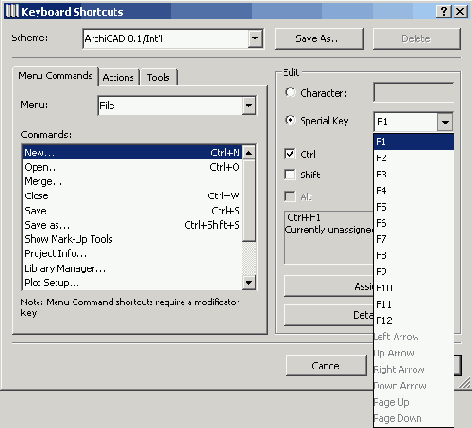

Рис. 16.11. Настройка клавишных команд



Управление отображением многослойных конструкций через диалоговые окна параметров элементов


Диалоговые окна параметров элементов (стен, перекрытий, крыш) позволяют назначать выбранной для элемента многослойной конструкции перо штриховки, перо фона штриховки, тип и перо линии контура и линии, разделяющей слои многослойной конструкции.



Управление расположением области печати на листе


С помощью девяти кнопок, расположенных слева от условного изображения печатного листа в диалоговом окне вывода на печать, можно управлять расположением области печати на листе (рис. 16.8).


Рис. 16.8. Управление расположением области печати на листе



Усовершенствованные редактируемые узловые точки GDL-объектов


Редактируемые узловые точки, позволяющие графически изменять параметры GDL-объектов с выводом на экран специальной панели с именем и значением редактируемого параметра, приобрели в ArchiCAD 8.1 форму ромба. Кроме того, изменять значение параметров можно не только букировкой узловых точек при помощи мыши, но и непосредственным вводом чисел в соответствующее поле панели (рис. 16.9).

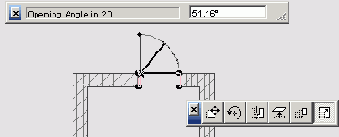

Рис. 16.9. Редактируемые узловые точки GDL-объектов
