Автоматическая нумерация чертежей
При размещении чертежей в макетах каждому чертежу присваивается номер. Номер чертежа может использоваться в заголовке чертежа или как автотекст.
Нумерацией чертежей управляет переключатель Drawing number (Номер чертежа) в закладке Identification (Идентификация) диалогового окна установки параметров чертежей (см. рис. 17.1). Если выбран вариант By Layout (Согласно макету), то чертежи нумеруются в порядке их размещения в макете. При выборе варианта By ArchiCAD (Согласно ArchiCAD) номер чертежа содержит номер этажа (для планов этажей) или ссылочный ID (для разрезов, фасадов и деталей). Вариант Custom (Специальный) позволяет присваивать чертежам произвольные номера, состоящие из букв и цифр.

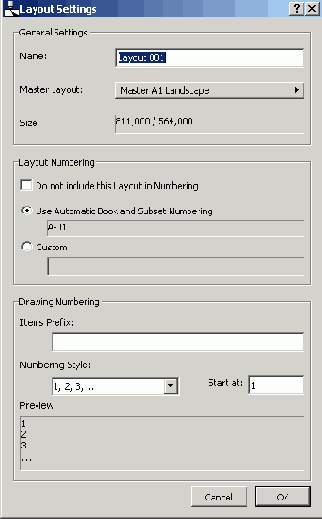

Стиль нумерации чертежей устанавливается в диалоговом окне установки параметров макета (рис. 17.8).
Рис. 17.8. Выбор стиля нумерации чертежей
Диалоговые окна установки параметров чертежей и рисунков
Диалоговые окна установки параметров чертежей и рисунков по сравнению с предыдущей версией PlotMaker предоставляют ряд дополнительных возможностей. Диалоговое окно установки параметров чертежей включает в себя пять закладок.
Закладка Identification (Идентификация) (рис. 17.1) отображает имя чертежа и дату его последнего изменения, а также управляет присвоением номера чертежу.

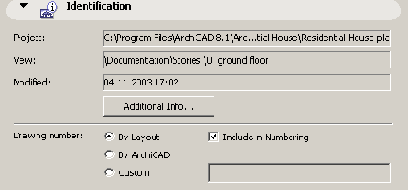

Рис. 17.1. Закладка Identification (Идентификация) диалогового окна установки параметров чертежей
Закладка Frame & Output Color (Рамка и цвет вывода) (рис. 17.2) управляет формой рамки чертежа, углом его поворота, способом просмотра и способом вывода.

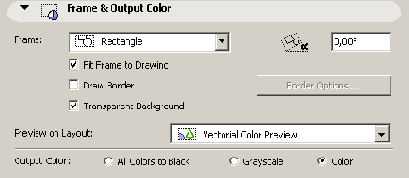

Рис. 17.2. Закладка Frame & Output Color (Рамка и цвет вывода) диалогового окна установки параметров чертежей

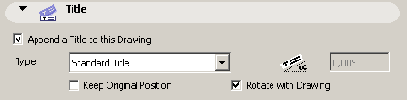

Закладка Title (Заголовок) (рис. 17.3) управляет присвоением чертежу заголовка и устанавливает внешний вид заголовка чертежа.
Рис. 17.3. Закладка Title (Заголовок) диалогового окна установки параметров чертежей

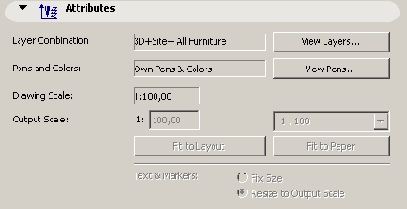

Закладка Attributes (Реквизиты) (рис. 17.4) открывает доступ к параметрам слоев и перьев, а также к масштабу вывода чертежа.
Рис. 17.4. Закладка Attributes (Реквизиты) диалогового окна установки параметров чертежей

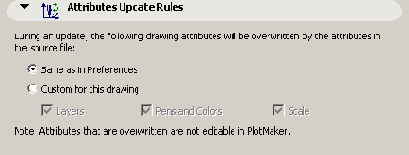

Закладка Attributes Update Rules (Правила обновления реквизитов) (рис. 17.5) задает параметры обновления реквизитов чертежа.
Рис. 17.5. Закладка Attributes Update Rules диалогового окна установки параметров чертежей

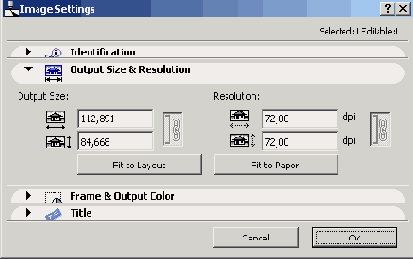

Диалоговое окно установки параметров рисунков (рис. 17.6) имеет четыре закладки, сходные с закладками диалогового окна установки параметров чертежей.
Подробнее новые возможности управления параметрами чертежей и рисунков будут описаны ниже.
Рис. 17.6. Диалоговое окно установки параметров рисунков
Расширенные возможности управления параметрами чертежей
17.1. Расширенные возможности управления параметрами чертежей и рисунков
Диалоговые окна установки параметров чертежей и рисунков
Параметры обновления реквизитов чертежей
Управление реквизитами чертежей
Автоматическая нумерация чертежей
17.2. Заголовки чертежей
Присвоение заголовков чертежам
Параметры типов заголовков
Изменение типа заголовка Создание новых типов заголовков
Изменение типа заголовка
Существующие типы заголовков можно редактировать в окне (рис. 17.15), открываемом двойным щелчком мыши на имени типа заголовка в навигаторе. Редактирование производится с помощью инструментов PlotMaker путем ввода графических и текстовых элементов, а также автотекста. После закрытия окна типа заголовка внесенные изменения отображаются во всех заголовках данного типа, размещенные в книге макетов.

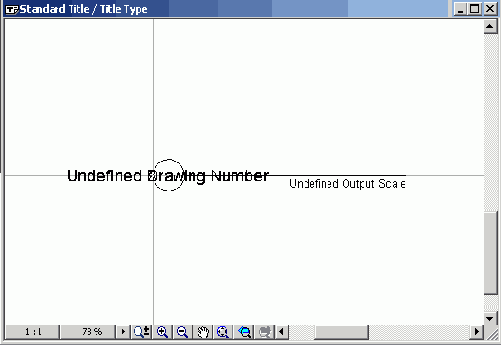

Рис. 17.13. Окно типа заголовка
Параметры обновления реквизитов чертежей
Параметры обновления реквизитов чертежей могут быть установлены как для всей книги макетов, так и для каждого чертежа индивидуально.
Диалоговое окно, открываемое при помощи команды Options (Параметры) => Preferences (Рабочая среда) => Drawing Attributes (Реквизиты чертежа), предназначено для установки параметров обновления чертежей для книги макетов (рис. 17.7). Установленные маркеры для реквизитов чертежа означают, что при обновлении чертежей данные реквизиты считываются из исходного файла. При снятии маркера реквизит становится редактируемым в PlotMaker и хранится в файле книги макетов.

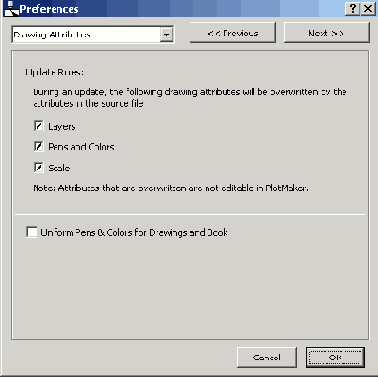

Рис. 17.7. Установка параметров обновления реквизитов чертежей
Закладка Attributes Update Rules (Правила обновления реквизитов) диалогового окна параметров чертежа позволяет установить параметры обновления для каждого чертежа. Для этого следует выбрать вариант Custom for this drawing (Специфические для этого чертежа) и установить нужные маркеры для реквизитов чертежа. Значение маркеров в закладке Attributes Update Rules (Правила обновления реквизитов) диалогового окна параметров чертежа аналогично значению маркеров в описанном выше диалоговом окне, устанавливающем параметры обновления чертежей для всей книги макетов.
Параметры типов заголовков

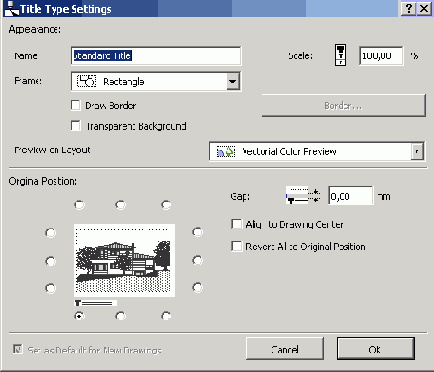

Параметры типов заголовков устанавливаются в диалоговом окне Title Type Settings (Параметры типа заголовка) (рис. 17.12), открываемом щелчком мыши на кнопке Settings (Параметры) в навигаторе или выбором команды Title Type Settings (Параметры типа заголовка) в контекстном меню навигатора. Верхняя часть диалогового окна управляет внешним видом заголовка, а нижняя - положением заголовка относительно чертежа.
Рис. 17.12. Установка параметров типа заголовка
Присвоение заголовков чертежам
Каждому чертежу, размещаемому в макете, можно присвоить заголовок, содержащий графические элементы и текстовую информацию о чертеже. Вид заголовка определяется выбранным для чертежа типом заголовка и его параметрами. Типы заголовков находятся в папке Title Types (Типы заголовков) навигатора (рис. 17.9).

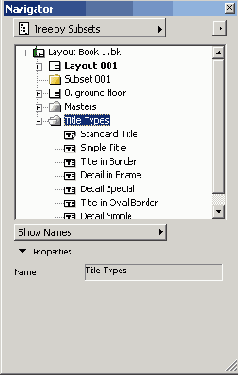

Рис. 17.9. Типы заголовков
Заголовок связывается с чертежом, которому он назначен, и следует за чертежом при его перемещении или повороте. Кроме того, заголовок может быть выбран и перемещен независимо от чертежа.
По умолчанию заголовки присваиваются чертежам автоматически при их размещении. При этом используется тип заголовка, в параметрах которого указано, что по умолчанию применяется именно этот тип заголовка.

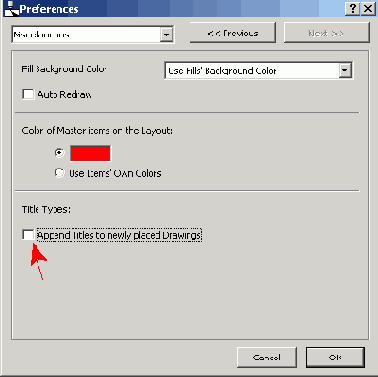

Автоматическое присвоение заголовков может быть отключено снятием маркера Append Titles to newly placed Drawings (Присоединять заголовки вновь размещаемым чертежам) в разделе Miscellaneous (Разное) диалогового окна установки параметров рабочей среды (рис. 17.10).
Рис. 17.10. Отключение автоматического присвоения заголовков

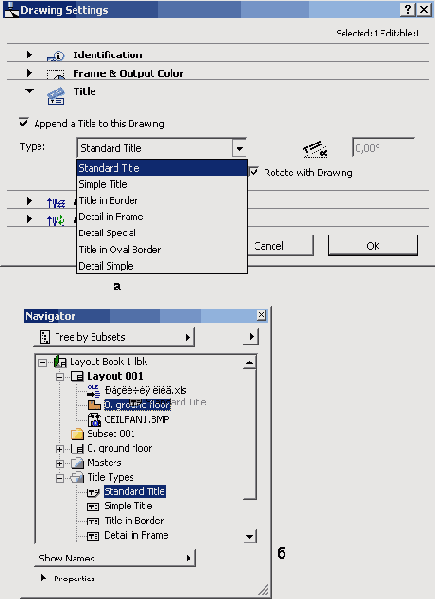

Возможно также индивидуальное присвоение типов заголовков. Для этого существует два способа. Первый - буксировка имени типа заголовка на имя чертежа в навигаторе (рис. 17.11, а). Второй - выбор типа заголовка в соответствующем меню закладки Title (Заголовок) диалогового окна установки параметров чертежей (рис. 17.11, б).
Рис. 17.11. Индивидуальное присвоение типов заголовков
Для удаления присвоенного чертежу заголовка следует в закладке Title (Заголовок) диалогового окна установки параметров чертежей снять маркер Append a Title to this Drawing (Присоединить заголовок к этому чертежу).
Создание новых типов заголовков
Для создания нового типа заголовка нужно выбрать команду Create New Title Type (Создать новый тип заголовка) в контекстном меню, открываемом щелчком правой кнопки мыши на имени типа заголовка в навигаторе, в результате чего в навигаторе будет создан новый тип заголовка. Содержимое нового типа заголовка изменяется так же, как это было описано выше.
Управление реквизитами чертежей
Закладка Attributes (Реквизиты) диалогового окна установки параметров чертежей позволяет управлять реквизитами чертежа. По умолчанию реквизиты размещенных в макете чертежей доступны только для просмотра. Но если параметры обновления реквизитов чертежей предусматривают редактирование реквизитов в PlotMaker, то при помощи кнопок Edit Layers (Редактир. слоев) и Edit Pens (Pe-дактир. перьев) открываются диалоговые установки параметров слоев и перьев, а также становится доступным для изменения масштаб чертежа.
