D Model

- Выберите следующие уровни для отображения

Appliances, Building Slabs, Ceiling Lights, Ceiling Slabs, Columns, Elevations, Framing, Furniture, Lamps, Landscaping, Plumbing, Roof, Sections, Site Terrain, Stairs, Walls-Exterior, Walls-Interior and Zones

Ceiling Plan

- Выберите следующие уровни для отображения

Ceiling Fills, Ceiling Lights, Ceiling Slabs, Columns, Sections, Walls-Exterior and Walls-Interior

Чертеж 1

Модификация уровней Откройте диалог Layer

Модификация уровней Откройте диалог Layer Settings в меню Options. Выберите все уровни кроме Mark-Up и Hidden Mark-Up и кликните на кнопке Clear. Это обеспечивает чистый список, чтобы добавить уровни, которые будут определены в данном проекте. Далее выберите индивидуально каждую комбинацию уровней в разделе Layer Combination и кликните на кнопке Clear.

Чертеж 1

Чертеж 2

Чертеж 3

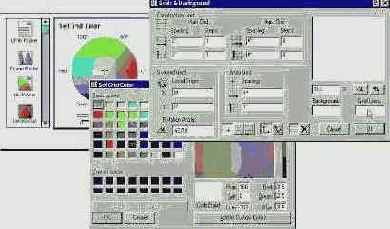

Прямоугольник Background осуществляет управление цветом

Прямоугольник Background осуществляет управление цветом 2-мерного рабочего листа. Двойной клик по этому прямоугольнику вызывает открытие диалога Edit Color. Вы можете выбрать цвет фона графическим или числовым способом.
Цвет сетки также устанавливается таким же образом как цвет фона

Чертеж 3

Чертеж 4

Чертеж 5

Чертеж 6

Чертеж 7

из меню Options. Кликните на

Выберите Fill Types... из меню Options. Кликните на New, выберите Symbol Fill, и укажите имя. Кликните на OK и затем кликните на Paste.

Чертеж 7

Чертеж 8

которые вы разместил, создают новый

Элементы, которые вы разместил, создают новый тип заполнения. Отредактировать растровый элемент заполнения можно кликнув на него в окне Bitmap Pattern, клик в котором ведет к созданию черных или белых пикселов. Вид элемента после редактирования отображается в этом же окне.

После установки масштаба, вы можете

После установки масштаба, вы можете видеть предварительная вид документа для печати в этом масштабе. Чтобы видеть реальный вид, в не измененном масштабе, выберите Actual Size в меню Display.

Выберите один из созданных вами

Выберите один из созданных вами типов стены. Чтобы установить инструмент создания стен в вашем избранном, кликните на кнопку Set. Инструмент создания стен теперь установлен, вы можете начертить стену с установленными вами в Избраном параметрами по умолчанию.

Чертеж 9

Чтобы установить масштаб вашего вашего

Чтобы установить масштаб вашего вашего документа, активизируйте Floor Plan Scale в меню Options Menu или кликните на иконке масштаба

Чертеж 10

Обратите внимание на то, что

Измените масштаб на 1/2''=1'-0''. Обратите внимание на то, что текст в 4 pt. и стрелки-указатели остаються того же размера. Конструкционные элементы изменили свой размер относительно элементов фиксированного размера, но они остаются правильно отмасштабированы в масштабе 1/2''.

Чертеж 11

Floor Plan

- Выберите следующие уровни для отображения

Appliances, Columns, Dimensions, Elevations, Floor Plan Text, Plumbing, Sections, Stairs, Walls-Exterior, Walls-Interior and Zones

Framing Plan

- Выберите следующие уровни для отображения

Building Slabs, Columns, Framing, Framing Plan Text, Sections, Walls-Exterior and Walls-Interior

Furniture Plan

- Выберите следующие уровни для отображения

Appliances, Columns, Furniture, Furniture Plan Text, Lamps, Plumbing, Sections, Stairs, Walls-Exterior and Walls-Interior

Горячие клавиши

(Shortcut Keys) Эта команда позволяет вам определять ваши собственные горячие клавиши для каждой команды меню. Чтобы просмотреть горячие клавиши, выберите Menu Shortcut Keys из Preferences в меню Options. Чтобы создать собственную группу горячих клавиш, выберите имя меню из всплывающего списка, затем выберите команду из списка команд. Затем вы создаете комбинацию горячих клавиши для выбранного элемента путем определения комбинации символов с правой стороны диалогового окна. Подтвердите определение горячих клавиш кликом по кнопке Assign. Если Вы больше не нуждаетесь в выбранной комбинации горячих клавиш, кликните на Detach.

Начало работы с быстрыми видами

Кликнем на палитре QuickViews в верхней-правой части экрана. Если палитры здесь нет, перейдите в меню Window, выберите Floating Palettes и в ней Show QuickViews, или кликните на кнопке QuickViews в нижней части поэтажного плана.

Настройка параметров

Обратите внимание

Как типы заполнения так и сложные структуры могут отображаться как в растровом так и в векторном виде в зависимости от установок в Display Options. Растровые элементы быстрее отображаюьтся, но не могут быть отмасштабированы или повернуты, в отличии от векторных элементов, которые однако медленее отображаются.

Обратите внимание

Если вы изменили масштаб чертежа, текущий вид измениться соответственно, и будет оставаться в таком увеличеном (уменьшеном) виде постоянно. Чтобы вернуться к предыдущему виду окна, выберите команду Previous View в меню Display.

Создайте план с несколькими конструкционными элементами, размерами и метками

Организация уровней

Отображение и безопасность данных

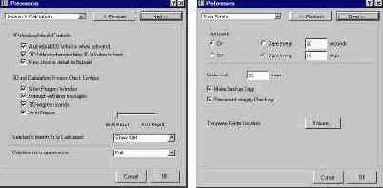

диалог Imaging & Calculation обеспечивает параметры регениерации окна 3D Window, контроль за процессом визуализации, генерацию отчетов и сообщений об ошибках. Диалог Data Safety включает множество параметров, обеспечивающих минимизацию риска потери данных и повреждения файлов. Это особенно важно когда у вас возможны перебои с электропитанием или если ваш компьютер склонный к программным конфликтам.

Палитра быстрых видов

(QuickViews Palette) Существует два типа быстрых видов, быстрые вида для поэтажных планов и сечений, и 3-х мерные быстрые виды для перспективных и параллельных проекций. Палитра быстрых видов позволяет вам сохранять, публиковать, и перемещаться по различным предварительно установленным и определенным пользователям видам с раличным масшабом и расположением.

Палитра Избранного (Favorites)

Всплывающая палитра Избранного позволяет вам сохранять и легко повторно вызывать установки элементов по умолчанию и установки ранее выбранных элементов.

Параметры чертежа

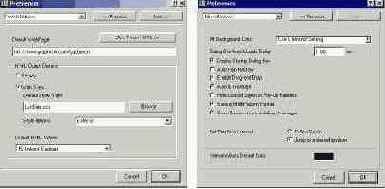

Параметры работы в сети и Разное

Диалог Web Options содержит средства управления работой в Internet и выводом документов в HTML-формате. Диалог Miscellaneous содержит настройки различных параметров включая мультиплатформенное сохранение, цвета по умолчанию и универсальные параметры диалоговых окон.

Переход в трехмерные быстрые виды

Перейдем в 3D Window и если палитра быстрых видов не отобразится, в меню Window, где выберем Floating Palettes и Show 3D QuickViews.

Перья и цвета

Назначения перьев и цветов в ArchiCAD доступны для просмотра и модификации с помощью команды Pens & Colors… . В ArchiCAD, перья представляют собой симуляцию чертежных инструментов, которые имеют определенный цвет и толщину линии.

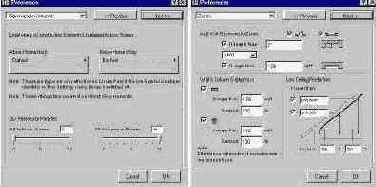

Построительные элементы и зоны

диалог Construction Elements позволяет вам установить значения по умолчанию типа линий определяющего контуры панелей или крыши а так же как устанавливать общие предпочтения для пересечений в 3D. Диалог Zones содержит управление для определения поведения связаных конструкций когда создаются списки зон. Верхняя часть диалогового окна касаеться вырезов в стенах для дверей и открывающихся окон; область Wall & Column Subtraction определяет когда стены и колоны стены и колоны могут быть включены или исключены из списка зон; и раздел Low Ceiling Reductions определяет под каким градусом будет изменяться высота при вычислении зональных размеров.

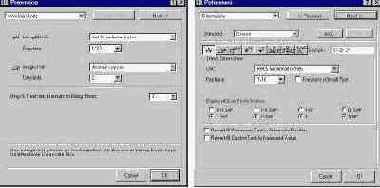

Рабочие величины и размеры

Выберем в списке Working Units. Кликнем на Next чтобы перейти в окно Dimensions, которое обеспечивает механизм для настройки и сохраниения различных размерных стандартов. Это удобно при работе над несколькими проектами с различными уровнями точности (к примеру детализиованые конструкции и планы участков) или проектах, которые будут реализовываться в других странах, где действуют другие стандарты.

Работа с Избранным

для доступа к этой палитре выберите Window/Floating Palettes/Show Favorites. Палитра отобразится и останется видимой над остальными окнами, подобно плитре QuickViews.

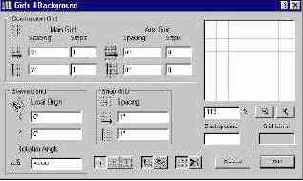

Сетка и Фон

Диалог Grids & Background позволяет вам определять конфигурацию рабочей сетки а так же установить фон для вашего рабочего листа.

Создание сетки для проекта Установите Main Grid равным 2' и Snap Grid к интервалу в 1".

Site Plan

- Выберите следующие уровни для отображения

Landscaping, Roof, Sections, Site Plan Text, Site Terrain

Сложные структуры

стены и панели могут иметь сложную структуру. Колоны имею различный вид штриховки (заполнения) для их ядра и облицовки.

Создание Избранного

Вы можете сохранять Избранное с помощью всплывающих средств управления в верхней правой части панели. Вы можете добавить к Избранному текущие установки по умоляанию активных инструментов выбрав Default Settings… во всплывающем меню в верхней правой части. Введите имя в далоговм окне которое отобразится.

Создание новых 3D-видов

Чтобы создать 3-х мерный быстрый вид, вы можете или использовать команду Image Menu или инструмент Camera чтобы расположить одну или несколько перспекти или камер. Также доступны аксонометрические виды, определенный в диалоговом окне 3D Projection Settings. Когда изображение сгенерировано, вы можете сохранять 3-х мерные быстрые виды кликом на всплывающей кнопке в верхней части палитры.

Создание новых видов

отобразите все графические элементы в окне ArchiCAD кликнув на Fit in Window в меню Display. Обратите внимание на небольшоую область общего представления в палитре QuickViews. Теперь увеличим часть нашего чертежа, выберем Zoom In из меню Display и затем выберем область которую мы будем увеличивать на нашем поэтажном плане. Возможно вам понадобиться выбрать Redraw All OverViews из меню QuickViews.

Создание пользовательских перьев и цветов

Откроем диалог Pens & Colors... из меню Options. Откроется панель цветов. Перемещая корсор от одного закрашенного прямоугольника к другому обратите внимание, что номер пера и его толщина изменяется. Выберем двойным кликом один из прямоугольников. Диалог ввода цвета отобразиться, чтобы вы имели возможность изменить цвет пера.

Создание пользовательского типа заполнения

Начертите три линии как показано на рисунке. Выберите их и скопируйте, используя команду Copy в меню Edit.

Создание пользовательской сложной стены

Откройте диалог Composites... из меню Options. Выберите Site Wall 08", скопируте ее и назовите Wood Stud Wall. Кликните на OK. Подсветите Concrete Structural и измените T & G Gypsum Coneboard на толщину 1/2". Добавьте новую облицовку кнопкой Add. Название облицовки _2x6 Wd.Studs@12"oc.Spr.No.2, толщина облицовки 6".

Создание собственного символьного типа линий

Начертите группу элементов используя инструмент создания линии. Выберите все элементы и скопируете их с помощью команды Copy.

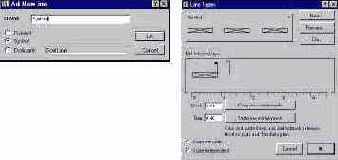

Создание собственного типа линий

Откройте диалог Line Types... из меню Options. Кликните на New и введите имя Small Dashed. Кликните на OK. Введите числовое значение Dash - .05 и Gap - .05, или вручную измените расстояние между элементами линии на таблице, перемещая флажок.

Список уровней проекта.

Appliances Landscaping

Building Slabs Lamps

Ceiling Fills Plumbing

Ceiling Lights Roof

Ceiling Slabs Sections

Columns Site Plan Text

Dimensions Site Slabs

Elevations Site Terrain

Floor Plan Text Stairs

Framing Walls - Exterior

Framing Plan Text Walls - Interior

Furniture Zones

Furniture Plan Text

Типы линий

Когда вы выбирате команду Line Types… , отобразиться диалоговое окно, которое позволяет вам выбирать, модифицировать или удалять стандартные типы линий (непрерывные, пунктирные, штрихованные и т.п.). Вы также можете определять ваши собственные типы линий.

Типы заполнения

Заполнение представляет собой геометрические элементы, которые могут отображаться или в виде растра или в векторном виде, но только один из этих типов одновременно. Вы можете установить эту опцию в Display Options.

Установка масштаба чертежа

традиционная концепция архитектурного масштаба ( к примеру 1/4" =1') является важный только когда Вы создаете масштабируемую твердую копию вашего проекта, или экспортируете проект в PlotMaker или растровый формат для последующей обработки в других приложениях. Масштабируемые размеры чертежа не изменяется, если Вы изменяете масштаб вашего документа. Только относительные размеры размерных элементов фиксированного размера, таких как текст или векторная штриховка, изменяются по сравнению со конструкционными элементами (стенами, объектами, панелями и т.п.), которые были определены в мировых координатах. Эти элементы установленного размера остаются в установленном масштабе, независимом от масштаба рабочего чертежа.

Установка параметров чертежа

Перед тем как начать черчение модели, очень важно установить параметры проекта. Что бы установить их, перейдем в меню Options и выберем Preferences. Во всплывающем меню перечисляются доступные параметры. Рассмотрим их и отредактируем в зависимости от наших предпочтений.

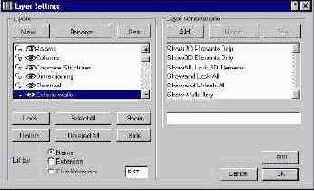

Установки уровней

уровни в ArchiCAD используются для организации конструкционных элементов в вашем чертеже для выборочного отображения и вычисления количества. Команда Layer Settings… отображает диалоговое окно Layer Settings которое позволяет вам определять настройки уровней для вашего проекта. Определенные в текущий момент уровни для вашего проекта отображаются в в прокручиваемом списке в левой части диалогового окна. Чтобы выбрать уровень, кликните на него, чтобы он подсветился.

Выбор в Избранном

В верхней части палитры вы можете выбрать с помощью всплывающих средств управления то что необходимо отобразить.

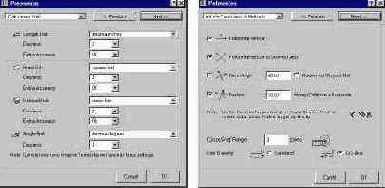

Вычисляемые величины и ограничения мыши

диалог Calculation Units позволяет вам установить точность вычисления величин. Эти установки имеют эффект для списков в текстовом формате. Диалог Mouse Constraints & Methods обеспечивает управление угловыми парами, используемыми для ограничения подвижности мыши при нажатой клавиши Shift, а также чувствительностью курсора.

Эта команда не действует если

Эта команда не действует если инструменты Стрелка (Arrow) и Метка (Marquee) являются активными в панели инструментов.

Уровни по умолчанию назначаются каждому

Уровни по умолчанию назначаются каждому инструменту как значение по умолчанию. Если уровни удалить, связь будет разорвана.
