Graphic Format List) графический вывод

Создание списка в графическом формате ( Graphic Format List) графический вывод доступен как для числовой, так и для графической информации, включая чертежы символов элементов, логотипы и другие битмапы. Отчеты в графическом формате могут быть сохранены в RTF-формате, файлах проекта ArchiCAD или файлах PlotMaker. Так же можно копировать все или часть этих списков на план ArchiCAD. Чтобы просмотреть пример графического вывода, выберите Window Legend 70 из List Elements в меню Calculate.

и переместим выбраные имена параметров

Далее, кликнем на панели Fields и переместим выбраные имена параметров вверх или вниз чтобы установить последовательность, в которой столбцы будут появлятся в пределах таблицы. Чтобы сделать это, кликнем на двойной стрелке слева от имени и удерживая кнопку мыши переместим его вверх или вниз.

Создание дополнительных списков отчетов Существуют

Создание дополнительных списков отчетов Существуют разнообразные списочные отчеты, которые доступны для вас в меню Calculate ArchiCAD. Выберите и просмотрите параметры очетов, которые вам интересны.

Чтобы установить выравнивание текста для

Чтобы установить выравнивание текста для каждой колонки, подветим Parameter Name (тоже самое что и ширина ячейки) и выберем иконку текстового выравнивания.

Чертеж 4

И наконец, выберем панель Format

И наконец, выберем панель Format чтобы установит размер реестра окон, его заголовок и завершающую часть, а так же шрифт. Когда закончите, кликните на кнопке OK.

Когда два заглавия двух колонок

Когда два заглавия двух колонок подсвечены, кликнем на всплывающей кнопке Edit header и выберем Insert Header выше. Теперь удерживая кнопку Control кликнем на заглавии и наберем "in Details". Вы можете изменить имя любого поля кликнув по нему удерживая клавишу Control.

в вашей модели, подсветите окно

Чтобы обновить окна в вашей модели, подсветите окно в вашем реестре, которое вы хотите модифицировать. Чтобы изменить размер окна, измените параметры Width or Height. Чтобы обновить другие параметры измените Frame Width, Frame Thickness, и т.п. как показано ниже. Когда закончите, нажмите на конопке Close.

Чертеж 8

Чертеж 9

Чертеж 10

Чертеж 11

Форматирование реестра окон

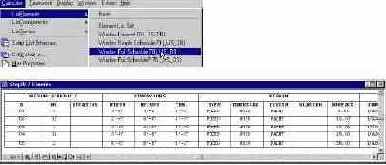

чтобы сформатировать реестр окон, перейдем в меню Calculate и выберем Window Schedule в команде Door/Window Schedule.

Форматирование с использованием List Preview/Edit

Диалоговое окно List Preview/Edit позволяет вам предварительно просмотреть как будет выглядит реестр перед его размещением и изменением или обновлением информации. Когда вы обновляете реестр, это тоакже обновляет окна, размещенные в вашей модели. Чтобы открыть диалог List Preview/ Edit, перейдем в меню Calculate и выберем Window Schedule в команде Door/Window Schedule.

Далее, добавим саголовок колонок, чтобы идентифицировать колонки в реестре. Чтобы сделать это, удерживая клавишу Shift кликнем на параметры Header Detail, Jamb Detail и Sill Detail как показано.

Использование с использованием реестра окон

Диалог Window Scheduler будет форматировать ваш реестр окон, позволяя вам указать какая информация будет отображен, ее последовательность внутри реестра и как она будет отображена.

Начнем нашу настройку реестра, который будет содержать пользовательскую информацию и форматирование. Прежде всего укажем какие колонки информации будут отображаться. Установим парметр ID в off, а параметры Frame Width, Frame Thickness, Sash Frame Thickness, Sash Frame Width и Sash Frame в on. Чтобы сделать это, кликнем на панеле General и листая доступные параметры (окно Available Parameters), активизируем или деактивизируем доступную информацию.

Обновление модели

Когда в диалоге List Preview/Edit введены какие-либо изменения, они могут автоматически совершены в модели. Изменим некотороые параметры в диалоге. Когда завершим, кликнем на кнопке Apply Changes и модель будет обновлена.

Обновление реестра окон

После того как реестр размещен на поэтажном плане, он может быть автоматически обновлен. Чтобы выполнить это, кликнем на кнопке Close и активизируем инструмент "Стрелка". Переместим курсор к углу реестра, и кликнем, чтобы его подсветить. Когда реестр подсвечен, откроем диалог List Preview/Edit еще раз.

Реестр Дверей

Те же самы действия могут быть использованы для создания, модификации и обновления реестра дверей.

Схемы списков элементов

Списки элементов лучше всего использовать для создания описей и инвентаризаций, а так же для отображения параметров конструкционных элементов в проекте. Параметры, компоненты и идентификаторы также могут быть включены в списки.

Схемы списков компонентов

Списки компонентов генерируются когда необходимы прайс-листы, калькуляции материалов или оценки трудозатрат. Обычно в этих отчетах, свойства типа компонентов суммируются и отображаются, однако, некоторые параметров элементов так жы могут быть перечислены.

Схемы списков зон

Списки зон в общем используются для создания описи комнаты и финальной описи. Списки зон могут содержать параметры зон и связаные конструкционные элементы.

Сохранение списка

После того как список создан, он может быть сохранен в различных форматах. Если это текстовый формат, список может быть сохранен как обычный текст, текст с форматированием или HTML-формат. Чтобы сделать это, перейдем в меню File и выберем команду Save As...

Создание реестра окон

Чтобы создать реестр окон, вы можете или разместить его на чертеже или открыть окно списка. В этом примере мы разместим его на поэтажном плане. Прежде всего создадим этаж с реестром. Чтобы сделать это, перейдем в меню Options и выберем Stories/Story Settings. В диалоговм окне подсветим Upper Story и кликнем на Insert Above. Назовем новый этаж Schedules. Когда завершите, кликнете на OK.

Создание списка для каждой схемы

изучим какие элементы, компоненты и зональная информация сохранена в вашем виртуальном здании, как текстовая так графическая.

Создание текстового списка (Plain Text Format List)

Текстовые отчеты отображают результаты калькуляций в редактируемом текстовом формате. Отчеты отображатся в текстовых окнах и могут быть сохранены как электронные таблицы или текстовые файлы. Чтобы просмотреть пример текстового вывода, выберите Basic из List Elements в меню Calculate.

Выберите комбинацию уровней 3D-модели

чтобы установить рабочее пространство 3D-Модели, что активизирует все 3D-элементы, выберите комбинацию уровней 3D-модели в Options/Layers/Layer Settings.

Когда списочный отчет сохранен вне

Когда списочный отчет сохранен вне ArchiCAD или вставлен в окно Elevation/Section, список больше не связан с моделью.
