Чтобы опубликовать нижнюю историю, кликнем

Чтобы опубликовать нижнюю историю, кликнем на на файле The entire Lower Story и переместим его в область Publication Set(набор публикации).

Чертеж 15

Изменения моего рабочего пространства если

8. Изменения моего рабочего пространства если другому члену рабочей группы необходим доступ к уровню или области уже зарезервированой вами, вы можете изменить ваше рабочее пространство выбрав Change My Workspace в меню Teamwork. Когда отобразится диалог, вы можете выбрать новые уровни или освободить в настоящий момент выбраные для других членов рабочей группы.

Теперь определим, где наш документ

Теперь определим, где наш документ должен быть опубликован. Чтобы сделать это, кликнем на кнопке Sets. Набор публикации - это просто коллекция видов из вашего проекта, которые вы хотите опубликовать. Чтобы создать новый набор, кликните на New и наберите в отобразившемся поле новое имя (к примеру Consultants).

Теперь новый модуль готов для

Теперь новый модуль готов для вставки. Используя те же самы действия, как и для размещения плана местности, разместим файл Bicycle Design.MOD . Когда у вас будет запрошен главный уровень, ориентацию и фронтальный вид для горячей связи, выберите ранее созданый уровень Master Plan-Landscaping и кликните на Insert Module чтобы разместить связаный Bicycle Design.MOD на местности.

Отсоединение от проекта выбор команды

9. Отсоединение от проекта выбор команды Signing Out разрывает связь с групповым проектом и освобождает зарезервированое вами рабочее пространство для других членов рабочей группы. Если вы за время сеанса выполнили изменения в проекте, вам будет предложено сохранить их в нем. Если вы выберите No в этом диалоговом окне, изменения будут потеряны.

Чертеж 17

Теперь укажем путь, куда мы

Теперь укажем путь, куда мы будем публиковать документы. Это должен быть адрес FTP-сервера, если мы будем публиковать в Internet или локальный или сетевой диск. В данном случае выберем наш рабочий стол.

Чертеж 19

И наконец, кликнем на кнопке

И наконец, кликнем на кнопке Include Project Reviewer web environment.

Project Reviewer позволяет другому человек просматривать ваш проект без необходимости знать ArchiCAD, и, если формат публикации DWF, разместить на нем свои метки и выслать его вам назад.

Чертеж 21

Чертеж 22

Чертеж 23

В левой части вы можете

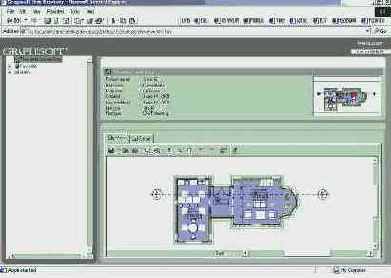

В левой части вы можете увидеть структуру каталогов опубликованых файлов. Выберите вид в виде списка. В верхнем разделе окна Reviewer расположена краткая информация о текущем виде, а так же отображается предварительный просмотр файла.

В нижнем разделе окна Reviewer,

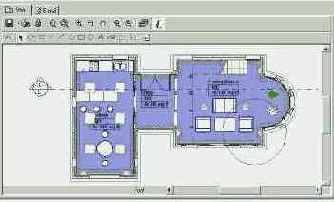

В нижнем разделе окна Reviewer, вы можете отобразить и пометить выбраный вид (панель View должна быть активной).Панель инструментов так же включает набор стандартных команд (Open, Print, FTP, Zoom, Pan), а также позволяет вам отображать уровни, сохраненные в файле, а переключатель активизирует вторую панель инструментов для пометки.

в Project Reviewer позволяет вам

Палитра пометки в Project Reviewer позволяет вам добавлять к DWF-файлу простые элементы (линии, полилинии, укзатели, эллипсы, облачные формы, текст и метки), выбирать, удалять и группировать размещенные пометочные элементы и определять параметры пометки. Параметры пометки вклчают цвет, тип и размер шрифта и опциональный информационный текст.

mail открывает стандартное окно для

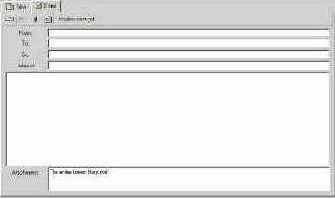

Клик на панеле E- mail открывает стандартное окно для написания e-mail-сообщения. Вы можете послать DWF-файл с аннотациями назад к его создателю, и он может включить с помощью функции импорта назад в свой проект.

Чертеж 28

Лидер рабочей группы

Этот человек ответственен за проект. Он может модифицировать и создавать уровни, , этажи, и т.п. Только один лидер рабочей группы может одновременно работать над проектом.

Модификация уровней

Откроем диалог Layers в меню Options. Кликнем на кнопке Select All а затем на кнопке Clear. Далее, выберем каждую комбинацию уровней по отдельности и и кликнем на кнопке Clear. И наконец, добавим три новых уровня с именами Master Plan-House, Master Plan-Landscape и Master Plan-Site. Кликнем на OK когда закончим.

Обновление связей

чтобы обновить план местности, ваш проект или связаный модуль Bicycle Design, просто откройте этот файл, выполните изменения и сохраните. Затем откройте главный план и выберите команду Hotlinks из Hotlinked Modules в меню File. Кликните на кнопке Update и затем на OK.

Общая информация

Проекты ArchiCAD могут ссылаться на боьшое число внешних элементовЮ называемых библиотечными деталями, сохраненными во внешних файлах в каталогах библиотек. Вы должны определить одну или больше активных библиотек когда начинаете новый проект. Если вы затем откроете проект в другой среде (к примеру на другом компьютере), эти внешние файлы могут отсутствовать.

Если вы хотите гарантировать что все файлы на которые присутствуют ссылки в проекте включены, вы должны использовать команду Save Special/Archive… . Документ, сохраненный как архив, сохраняется вместе с всеми библиотечными деталями и свойствами, определенными проектом. Этот формат обычно используется для сохранения резервных копий, архивов и перенесения документов на другие компьютеры.

1. Сохранение архива Если вы готовы сохранить архив вашего проекта, перейдите в меню File , выберите Save Special и там выберите Archive.

Обзор проекта

В этой главе будет рассказано как использовать команду Project Mark-Up чтобы вводить комментарии как визуально, так и словами в уже существующем проекте ArchiCAD. Команда Project Mark-Up предназначен для облегчения связи между членами проектной группы на всем продолжении разработки проекта. Кроме этого вы изучите как размещать проектные чертежи в локальной сети или в интернет используя ArchiCAD Project Publisher.

Что будет изучено Палитра меток проекта Информация о метках Стили меток Публикация проекта Использование обозревателя проекта

1. Палитра меток проекта Вы можете желать размещать пометки в проекте по многим причинам - для примера чтобы исправить ошибки коллеги или отклонения от руководящих принципов проекта, или делать альтернативные предложения по проекту. Метки на чертеже может делать более чем один человек. Команда Project Mark-Up поддерживает несколько различных комментариев, позволяя использовать различные цвета и типы линий для каждой отдельной пометки.

Организация совместного доступа к проекту

Когда вы закончили производить необходимые приготовления, вы можете предоставить проект в общий доступ другим членам группы.

Подготовка документов к публикации

чтобы настроить Project Publisher, перейдем в меню File и выберем Publish в команде Project Publisher.

Присоединение

Выберите Teamwork/Sign In в меню Archicad. Выберите файл проекта .PLP в диалоговом окне.

Просмотр ваших опубликованых документов

чтобы просмотреть ваши опубликованные чертежи, перейдем на ваш жесткий диск и двойным кликом откроем опубликованные файлы. После этого они отобразятся в вашем Web-броузере, с помощью Project Reviewer. Java-апплет Project Reviewer активизируется при запуске и отображает опубликованные файлы в броузере примерно следующим образом

Проверка инофрмации о доступе к проекту

Перейдем в меню Teamwork и выберем Project Sharing Info. Отобразится окно со списком членов рабочей группы и их текущим статусом подключения к проекту. Выбор определенного члена рабочей группы позволяет посмотреть детали подключения.

Публикация ваших проектных документов

чтобы опубликовать выбранные документы, кликните на кнопке Publish в нижней части диалогового окна Publisher. После этого опубликованый документ можно будет просмотреть в Internet-броузере.

Редактирование метки

Если вы кликните на кнопке Extend/Compress

Резервирование поэтажных планов

Кликните на кнопке Next чтобы перейти в первое диалоговое окно параметров. Выберите этажи и уровни, которые вы хотите зарезервировать. Если вы хотите зарезервировать только часть плана этажа, используя инструмент пометки (Marquee Tool) выберите область на плане этажа. Теперь вы имеете экслюзивные права на уровни и помеченную вами область.

Создание Администратора и Лидера группы

Выберите Share This Project в меню Teamwork. Кликните на Set Key Passwords. Ввидите имя администратора и затем кликните на Set Administrator Password и введите пароль. Еще раз введите пароль для подтверждения. Теперь кликните на Set Team Leader Password и повторите тоже самое. Теперь кликните на OK чтобы закрыть далоговое окно Set Key Passwords.

Создание локальной копии

чтобы создать локальную чертежную копию предоставленого в общий доступ проекта , выберите команду Save as... в меню File. Созданый файл может быть открыт как обычный локальный проект выбором File/Open с параметром Draft или просто двойным кликом на этом файле. Этот файл содержит все уместные данные о групповом проекте, включая зарезервированые области для данного члена рабочей группы.

Создание меток

чтобы отобразить палитру меток проекта (Project Mark-Up palette), перейдем в меню File и выберем Show Mark-Up Palette в комманде Project Mark-Up Menu. Палитра отобразится в своей сжатой форме.

Создание стиля метки

вы можете определить и привязать стиль к метке, выбрав его из списка стилей. Изменить назначеный стиль можно и позже. Вы можете редактировать стили, присоединенные к метке, так чтобы различные метки выглядели поразному, изменяя тип линий, цвет, и так далее. Кликните на Edit в верхней правой части палитры Project Mark-Up. Отобразится диалоговое окно Edit Mark-Up Styles.

Связанные модули

Главный план, который мы создадим в этом примере будет содержать исходную модель с связями к файлу спроектированного здания, модели плана местности и файл модуля.

Связанные модули (Hotlinked Modules)

горячая связь (Hotlink) представляет собой логический указатель на внешний исходный файл и аттрибуты наборов элементов, называемых модулями.

исходный файл может быть отдельным проектом, групповым проектом или модульным файлом. ведущий файл может включать любое число горячих связей.

Использование связанных модулей позволяет вам более просто управлять повторяющимися структурами редактируя единственный исходный файл, который может несколько раз встечатся в проекте. Элементы ведущего файла следуют всем изменениям, которые производятся над исходным фалом.

2. Связанные чертежи Связанные чертежи это чертежные файлы, связанные с PlotMaker. Если вы разместите чертеж на шаблон PlotMaker, создается связь между файлом модели ArchiCAD model и размещенным в PlotMaker чертеже. Если вы перезапишите оригинальный чертеж другим файлом, это вызовет обновление шаблон в тот момент когда вы его откроете.

Связывание модуля

модуль - это набор строительных элементов, размещенном на поэтажном плане с использыванием горячих связей. Сначала разместим несколько библиотечных деталей Bicycle Holder 03 70 из раздела библиотеки Park and Street 70.

Связывание проекта

Используя те же самы шаги, что и для поэтажного плана, разместим файл Step-32.0.pln . ArchiCAD предложит вам выбор между двумя этажами. В этом случае выберем верхний этаж, так как мы будем использовать план крыши как главный план. Затем будет предложено выбрать главный уровень, ориентацию и фронтальный вид для горячей связи, Выберем уровень, который мы создали с именем Master Plan-House и клекнем на Place Module чтобы разместить связаный план местности.

Свзяывание плана местности

Выберем параметр Place Module в Hotlinked Modules в меню File Menu и кликнем на Choose Hotlink в появившемся диалоге.

Teammate

любой член рабочей группы, работающий над любой частью предоставленного в общий доступ проекта.

Управление чертежами проекта

ArchiCAD имеет несколько опций горячих связей. В дополнение, связаные модули могут быть вставлены в файл ArchiCAD, позволяя осуществлять изменение в одиночном файле-источнике, для того чтобы автоматически осуществить изменения во всех связаных с ним файлах модели ArchiCAD.

Что будет изучено Цель связывания чертежей Связывание внешних черетежей Связанные модули Связанные чертежи Обновление горячих связей

Откроем новый файл ArchiCAD с установками по умолчанию. Чтобы сделать это перейдем в меню File и выберем New and reset. Сохраним документ Untitled под именем Master Plan.

Управление проектной группой

Здесь будет рассказано как члены проектной группы могут обращаться с предоставленым для совместного доступа файлом модели. Команды для коллективной работы позволяют членам группы получать определенные уровни модели для работы при сохранении ссылок на остальные части проекта. После выполенения изменений, модель обновляется путем отсылки изменений к главной модели.

Что будет изучено Правила групповой работы Организация совместного доступа к проекту Присоединение к проекту Отсылка и получение изменений Информация о совместном доступе Отсоедиение от проекта Типы файлов груповой работы Изменение рабочего пространства

Векторые чертежи

DWF (рекомендовано для Internet), MOD, DWG, DXF
- файлы PlotMaker PMK
- графические файлы JPG, GIF, TIF, BMP
- текстовые файлы RTF, TXT, HTML
- ролики MOV (QuickTime), AVI

Viewer

любой кто имеет доступ к предоставленному в общий доступ проекту через локальную сеть, но его модификации не отображаются в групповом проекте.
