59. ИКПП UIRT
ИКПП UIRT - достаточно известная в Интернете схема, позволяет с помощью программы Girder не только управлять компьютером с пульта ДУ, но и использовать компьютер в качестве универсального пульта ДУ, для управления бытовой техникой (телевизоры, магнитофоны, муз.центры и т.п.). Наиболее интересная область применения - управление с помощью компьютера всей бытовой техникой в комнате, с помощью одного пульта. Такую возможность позволяет реализовать плагин для Girdera Uirt.dll, который необходимо разместить в каталоге плагинов программы Girder.

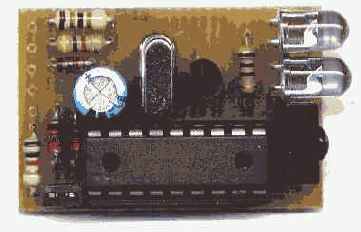

Рис.1 ИК-приемопередатчик UIRT.

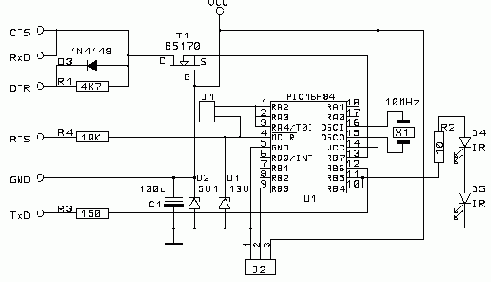

Рис.2 Принципиальная схема ИКПП UIRT.

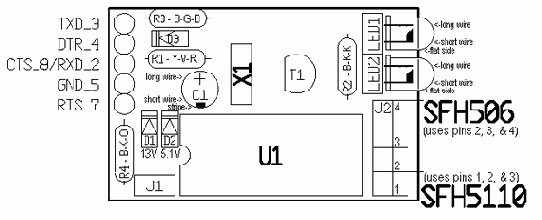

Рис.3 Расположение элементов на плате.
Конструктивно устройство выполнено на плате из одностороннего стеклотекстолита (рис.1). Принципиальная схема UIRT представлена на рисунке 2, причем схема может быть реализована как на контроллерах PIC16F84A-20I/P с применением кварцевого резонатора на 10 MHz, так и на более дешевом контроллере этой серии - PIC16F84A-04P (I/P) с применением кварцевого резонатора на 4 MHz.
Расположение деталей на плате - согласно рисунка 3.
Файлы: uirt.lay - Топология платы в формате Sprint Layout; uirt04.hex - прошивка для PIC16F84A-04P uirt10.hex - прошивка для PIC16F84A-20P u.asm - исходный текст.
Настройка драйвера UIRT.

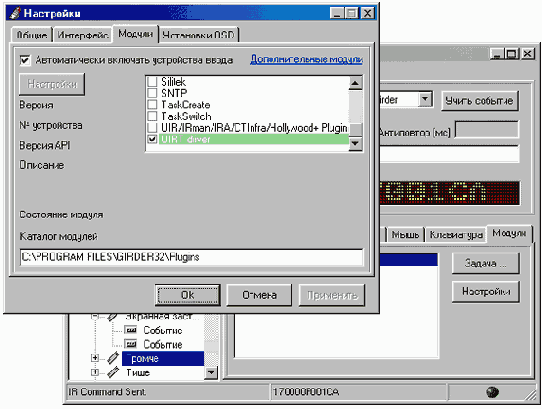

Установив программу Girder, необходимо файл Uirt.dll добавить в каталог плагинов (по умолчанию это каталог Girder32/Plugins/) и можно приступать к настройке программы. Прежде всего необходимо в меню настройки, на вкладке "модули" выбрать установленный плагин "UIRT driver":

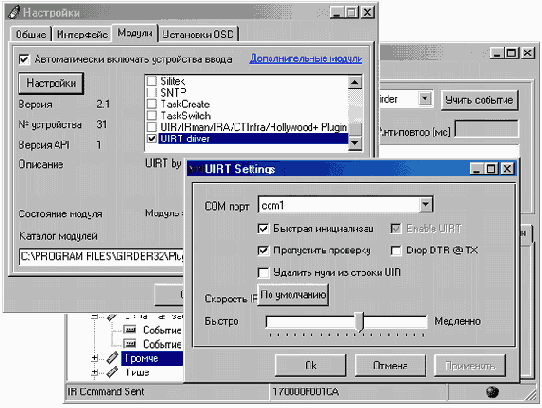

и произвести его настройку:
Далее необходимо настроить Girder на прием команд пульта ДУ, (Подробно о настройке Girder)

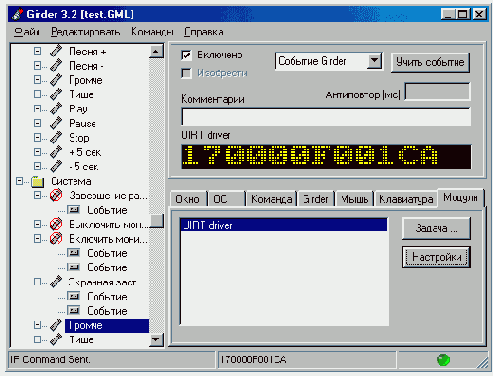

После этого необходимо настроить UIRT драйвер, на передачу. Для этого необходимо выбрать команду и перейти на вкладку настройки модуля
и нажать на кнопку "Настройка"

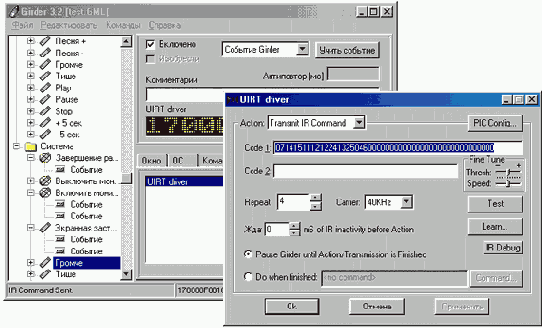

после этого выбрать пульт, команда с которого должна соответствовать команде Girdera и обучить програму, нажав соответствующую кнопку на пульте, направив пульт на устройство, и кнопку "Learn..." в программе. После обучения можно протестировать команду, нажав кнопку "Test".
