Частота процессора (набор перемычек JK1)

Тип процессора	Тактовая частота, МГц	1-2	3-4	5-6	7-8
Intel486 SX-25	25	нет	нет	есть	нет
Intel486 DX-25	25	нет	нет	есть	нет
Intel486 SX-33	33,3	есть	нет	нет	нет
Intel486 DX-33	33,3	есть	нет	нет	нет
lntelDX2-50	25	нет	нет	есть	нет
lntelDX2-66	33,3	есть	нет	нет	нет

Используется процессор i486SX с рабочей частотой 25 МГц.

Ниже представлены результаты тестирования (WinChecklt 2.03) процессора с установленной частотой 33 МГц.

System Performance

CPU 63,10 NPU 1,84

Hard Drive

Composite 958,98

Throughput KB/Sec 1052,39

Avg Seek 0,23

Track Seek 0,23

Video

Composite 47,09

BIOS CPS 6772,13

Direct CPS 167720,35

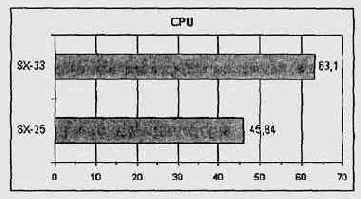

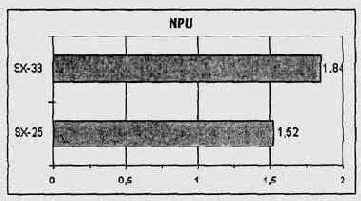

Сравнение результатов тестов

Далее представлены результаты тестирования данного компьютера и соответствующие им диаграммы (Рисунок 19.1—19.4).

System Performance

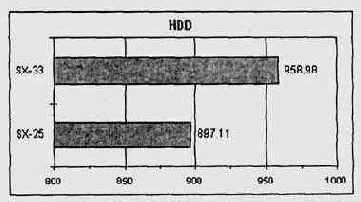

SX-25 SX-33 прирост, %

CPU 45,84 63,10 38

NPU 1,52 1,84 21

Hard Drive

SX-25 SX-33 прирост, %

Composite 897,11 958,98 7

Throughput KB/Sec 1052,27 1052,39 0

Avg Seek 0,27 0,23 15

Track Seek 0,27 0,23 15

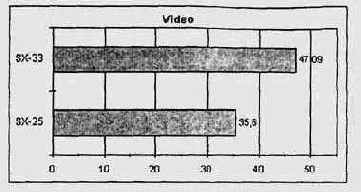

Video

SX-25 SX-33 прирост, %

Composite 35,60 47,09 32

BIOS CPS 5323,01 6772,13 27

Direct CPS 124745,11 167720,35 34

В качестве еще одной иллюстрации эффективного использования разгона можно привести пример увеличения производительности компьютера, достигнутого за счет использования форсированных режимов для его комплектующих. В предлагаемом примере рост производительности компьютера был обеспечен повышением частоты шины процессора фирмы AMD Am5x86-133, называемого часто Am486DX4-133.

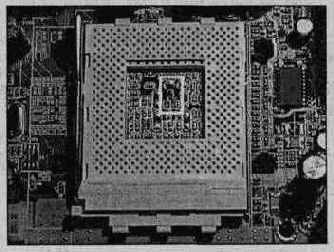

DIPпереключатели на материнской

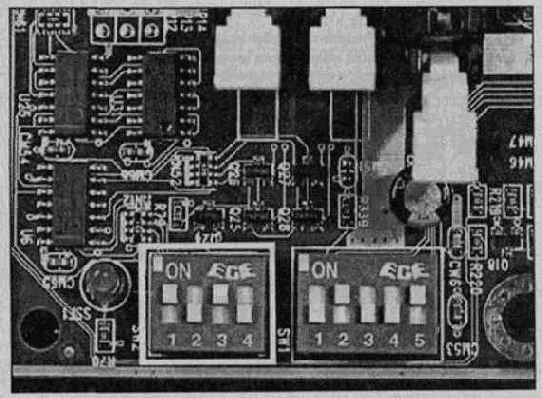

Рисунок 18.86. DIP-переключатели на материнской плате SL-75KV+ (выделен переключатель SW2)

После восстановления разорванных мостиков на процессоре AMD Duron изменение частотного множителя возможно аппаратно-программными средствами материнских плат.

Выбор значения частотного множителя процессора при использовании материнской платы Soltek SL-75KV+ осуществляется с помощью соответствующего DIP-переключателя SW2 (Рисунок 18.94), выделенного на фото.

Результаты разгона процессора, а также выбранные режимы для материнской платы Abit KT7 представлены в следующей таблице и диаграммах (Рисунок 18.95, 18.96).

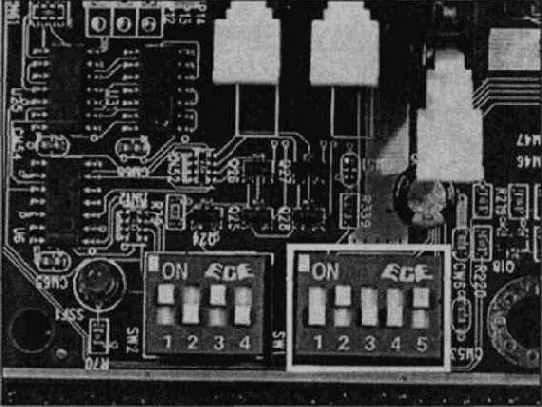

DIPпереключатели на материнской плате SL75KV+ (выделен SW1)

Рисунок 18.79. DIP-переключатели на материнской плате SL-75KV+ (выделен SW1)

Для Abit KT7 выбор частоты выполняется из BIOS Setup в SoftMenu. При работе с платой Abit KT7 были получены более высокие результаты: тактовую частоту шины процессора FSB удалось повысить до 115 МГц. Результаты тестирования при помощи материнской платы Abit KT7 представлены в следующей таблице и на диаграммах (Рисунок 19.88, 19.89).

Исходное состояние мостиков L1 на процессоре AMD Duron

Рисунок 18.84. Исходное состояние мостиков L1 на процессоре AMD Duron

Изменения которые зафиксировала

Изменения, которые зафиксировала программа-тест WinChecklt (v2.03)

До оптимизации	После оптимизации	Прирост
Процессор	643,04	664,26	+3%
Сопроцессор	718,69	717,40	+0%
Жесткий диск	7395,15	7419,07	+0%
Видео	461 ,86	500,18	+8%

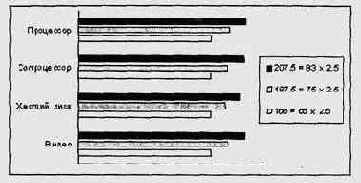

Изменения которые зафиксировала программатест WinChecklt

Изменения, которые зафиксировала программа-тест WinChecklt

	166 МГц = 66x2,5	187,5 МГц = 75x2,5	Прирост
Процессор	564,72	643,04	+13%
Сопроцессор	641,03	718,69	+12%
Жесткий диск	6686,22	7395,15	+10%
Видео	411,22	461,86	+12%

Компьютер с процессором AMD Duron-650

Конфигурация системы, используемой в тестировании

Материнская плата: Gigabyte GA-7ZM (чипсет VIA Apollo KT133). Процессор: AMD Duron 650 (кэш-память L1 — 128 Кбайт, кэш-памят L1 — 64 Кбайт, работающая на полной частоте процессора, стандартна тактовая частота FSB — 100 МГц, напряжение ядра — 1,5 В, Socket A). Оперативная память: 128 Мбайт DIMM PC133 SDRAM. Жесткий диск: IBM DJNA 372200. Видеоадаптер: Creative 3DBlaster Annihilator Pro. Звуковая карта: Creative Sound Blaster Live!. ОС: Windows 98. Разгон

В процессе разгона частота системной шины была постепенно увеличена 100 МГц до 110 МГц. Дальнейший рост тактовой частоты шины приводил нестабильной работе системы. Это, по-видимому, в основном связано с особе? ностями реализации архитектуры шины процессора EV6, а также чипсета VI Apollo KT133, на основе которого создана используемая материнская плата.

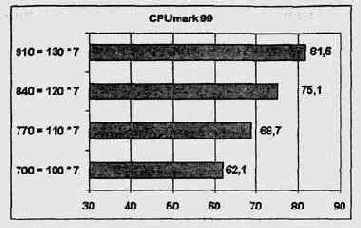

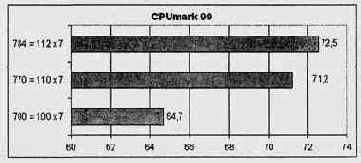

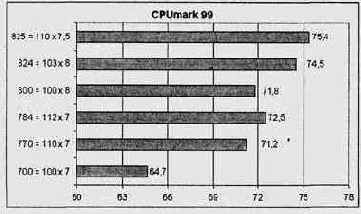

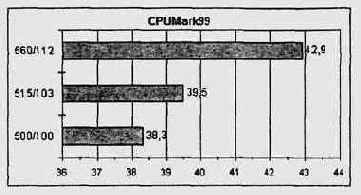

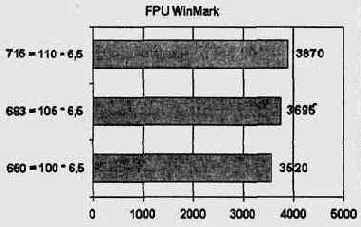

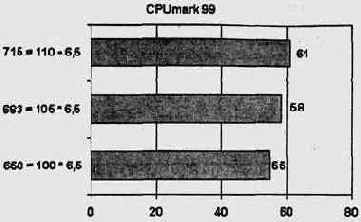

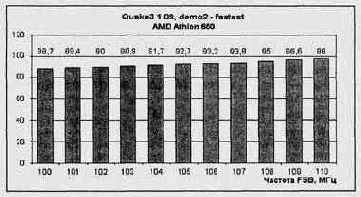

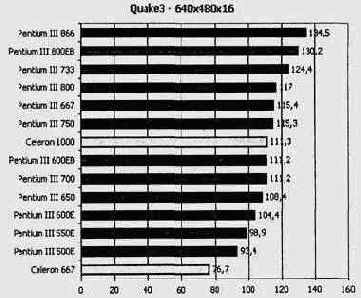

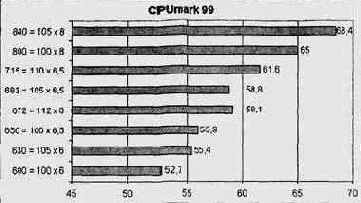

Результаты тестирования приведены в таблице и на Рисунок 19.103, 19.104.

Кулер Titan TTCD2T

Рисунок 18.63. Кулер Titan TTC-D2T

Рисунок 18.76. Кулер Titan TTC-D2T

В качестве кулера был использован

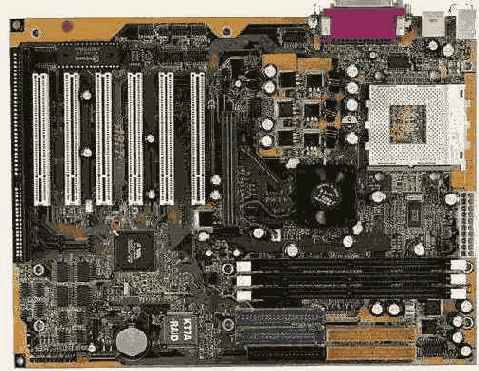

Рисунок 18.63. Материнская плата Abit KT7

Средства тестирования

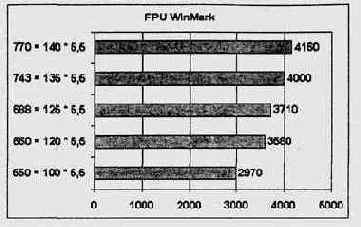

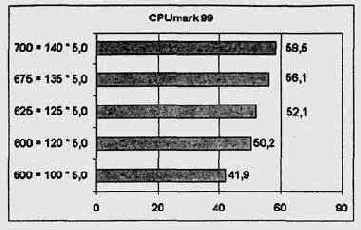

Тест: WinBench 99 (CPUmark 99 и FPU WinMark).

Средства охлаждения

В качестве кулера был использован Titan TTC-D2T (Рисунок 18.63). Этот кулер обеспечивает эффективное охлаждение процессоров AMD Athlon (Thunderbird) и AMD Duron. Контроль над вентилятором выполняется встроенными средствами hardware monitoring микросхемы VT82C686A.

Контроль за температурой процессора осуществляется с помощью жесткого термодатчика (Рисунок 18.64), расположенного на материнской плате, и средств hardware monitoring.

Рисунок 18.75. Материнская плата Abit KT7

Overclocking: средствами BIOS Setup— 100, 101, 103, 105, 107, ПО, 112, 115, 117, 120, 122, 124, 127, 133, 136, 140, 145, 150, 155 МГц. Напряжение на ядре: 1,1—1,85 В с шагом 0,25 В. П Установка множителя: средствами BIOS Setup. П Чипсет: VIA Apollo KT133 (VT8363+VT82C686A). Оперативная память: до 1,5 Гбайт в 3 DIMM (168 pin, 3,3 В) PCI00/133 SDRAM, частота — 100/133 МГц. BIOS: Award Plug and Play BIOS. Средства тестирования

Тест: WinBench 99 (CPUmark 99 и FPU WinMark);

Средства охлаждения

В качестве кулера был использован Titan TTC-D2T (Рисунок 19.84). Этот кулер обеспечивает эффективное охлаждение процессоров AMD Athlon (Thunderbird) и AMD Duron. Контроль над вентилятором выполняется встроенными средствами hardware monitoring микросхемы VT82C686A.

Контроль над температурой процессора осуществляется с помощью термодатчиков материнской платы: гибкого (Рисунок 18.76) для платы SL-75KV+ и жесткого (Рисунок 18.77) для платы Abit KT7 и средств hardware monitoring.

Материнская плата Sol tek SL75KV+

Рисунок 18.74. Материнская плата Sol tek SL-75KV+

Процессоры: AMD Athlon (Thunderbird) и AMD Duron. Процессорный разъем Socket A (462 контакта). Стандартные значения тактовой частоты шины FSB — 100 МГц. Overclocking: посредством DIP-переключателей— 100, 103, 105, ПО, 112, 115, 120, 124, 133.3, 140, 150 МГц, средствами BIOS Setup - 100, 103, 105, 112, 115, 120, 124МГц. Напряжение на ядре: 1,5—1,85 В с шагом 0,25 В. Установка множителя: посредством DIP-переключателей. Чипсет: VIA Apollo KT133 (VT8363+VT82C686A). Оперативная память: до 768 Мбайт в 3 DIMM (168 pin, 3,3 В), частота -100/133 МГц. BIOS: Award Plug and Play BIOS. Abit KT7 (Рисунок 19.83). Процессоры: AMD Athlon (Thunderbird) и AMD Duron. Процессорный разъем Socket A (462 контакта). Стандартные значения тактовой частоты шины FSB - 100 МГц.

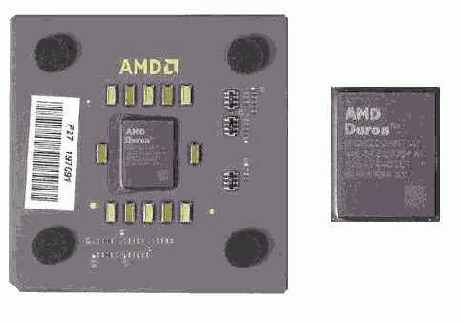

Мостики L1 на процессоре AMD Duron

Рисунок 18.85. Мостики L1 на процессоре AMD Duron с восстановленными контактами

Мостики на процессоре Athlon

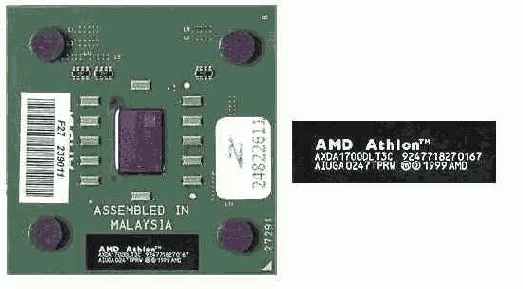

Рисунок 18.67. Мостики на процессоре Athlon

Следует отметить, что выбор параметров разгона выполняется средствами BIOS Setup в SoftMenu. Результаты разгона, а также выбранные режимы представлены в следующей таблице и диаграммах (Рисунок 18.67, 18.68).

Напряжение и температура при разгоне

Напряжение и температура при разгоне процессора Duron (плата Abit KT7)

Частота процессора = = Частота шины х множитель	Напряжение ядра / I/O, В	Температура, ° С
600= 100x6	1,5/3,3	37
770 = 1 1 0 х 7	1,6/3,4	41
850= 100x8,5	1,65/3.4	44
880= 110x8	1,7/3,4	47
893= 105x8,5	1,7/3,4	48
900 = 100x9	1,75/3,4	50
910=107x8,5	1,75/3,4	50

Напряжение и температура при разгоне процессора Duron (плата Soltek SL-75KV+)

Частота процессора = = Частота шины х множитель	Напряжение ядра / I/O, В	Температура, ° С
600= 100x6	1,5/3,3	37
840= 105x8	1,6/3,4	43

Некоторые попытки разгона процессора были неудачными: не проходил начальный тест (POST), не загружалась операционная система или же компьютер зависал во время прохождения теста. Варианты, при которых хотя бы проходил POST, описаны в следующей таблице. Из представленных данных следует, что в большинстве случаев проблема нестабильной работы могла быть решена путем повышения напряжения питания процессора. Очевидно, что повышением напряжения питания ядра можно было бы добиться еще большей частоты работы процессора. Однако это повышает риск выхода его из строя.

Напряжения и температура при разгоне

Напряжения и температура при разгоне процессора Athlon (плата Abit KT7)

Частота процессора = = Частота шины х множитель	Напряжение, В	Температура,°С
700 = 100x7	1,7	44
800 = 1 00 х 8	1,75	45
824 = 103x8	1,8	49
825=110x7,5	1,8	49

Оптимизация памяти и видеоподсистемы средствами BIOS Setup

После процедуры разгона в целях дальнейшего увеличения производительности компьютера была проведена оптимизация работы памяти и видеоподсистемы посредством изменения определенных настроек BIOS Setup.

В первую очередь будет оптимизирована работа видеоподсистемы, а затем памяти, для этого необходимо:

1. Войти в BIOS Setup с помощью нажатия клавиши <Delete> при старте компьютера.

Экран дисплея при старте компьютера

Pentium-MMX CPU at 188MHz Memory Test : 32768K OK

Detecting HDD Primary Master ... WDC AC21600H Detecting HDD Primary Slave

Detecting HDD Secondary Master... None Detecting HDD Secondary Slave ... None

Press DEL to Enter SETUP 09/10/97-i430TX-8679-2A59IC3EC-00

Главное меню BIOS Setup (после нажатия клавиши <Delete>)

ROM PCI/ISA BIOS (2A59IC3E)

CMOS SETUP UTILITY

AWARD SOFTWARE, INC.

STANDART CMOS SETUP INTERGRATED PERIPHERALS

BIOS FEATURES SETUP SUPERVISOR PASSWORD

See & CHIPSET SETUP USER PASSWORD

POWER MANAGEMENT SETUP IDE HDD AUTO DETECTION

PNP/PCI CONFIGURATION SAVE & EXIT SETUP

LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

2 Войти в меню BIOS FEATURES SETUP

Меню BIOS FEATURES SETUP (до изменения — все параметры по умолчанию). Пункты меню, которые будут изменены в процессе оптимизации, выделены полужирным курсивом.

ROM PCI/ISA BIOS (2A59IC3E)

BIOS FEATURES SETUP

AWARD SOFTWARE, INC.

Virus Warning Disabled Video BIOS Shadow Enabled

CPU Internal Cache Enabled C8000-CBFFF Shadow Disabled

External Cache Enabled CCOOO-CFFFF Shadow Disabled

Quick Power On Self Test Enabled DOOOO-D3FFF Shadow Disabled

Boot Sequence A,C,SCSI D4000-D7FFF Shadow Disabled

Swap Floppy Drive Disabled D8000-DBFFF Shadow Disabled

Boot Up Floppy Seek Enabled DCOOO-DFFFF Shadow Disabled

Boot Up NumLock Status On

Boot Up System Speed High

Typematic Rate Setting Disabled

Typematic Rate (Chars/sec) 6

Typematic Delay (Msec) 250

Security Option Setup

PCI/ISA Palette Snoop Disabled

OS Select (For DRAM > 64MB) Non-OS2 "

3. Изменить выделенные КУРСИВОМ значения Disabled На Enabled.

Ниже представлено меню BIOS FEATURES SETUP после оптимизации. Пункты меню, которые были изменены, выделены полужирным курсивом.

ROM PCI/ISA BIOS (2A59IC3E)

BIOS FEATURES SETUP

AWARD SOFTWARE, INC.

Virus Warning Enabled Video BIOS Shadow Enabled

CPU Internal Cache Enabled C8000-CBFFF Shadow Enabled

External Cache Enabled CCOOO-CFFFF Shadow Enabled

Quick Power On Self Test Enabled DOOOO-D3FFF Shadow Enabled

Boot Sequence A,C,SCSI D4000-D7FFF Shadow Enabled

Swap Floppy Drive Disabled D8000-DBFFF Shadow Enabled

Boot Up Floppy Seek Enabled DCOOO-DFFFF Shadow Enabled

Boot Up NumLock Status On

Boot Up System Speed High

Typematic Rate Setting Disabled

Typematic Rate (Chars/sec) 6

Typematic Delay (Msec) 250

Security Option Setup

PCI/ISA Palette Snoop Disabled

OS Select (For DRAM > 64MB) Non-032

4. Выйти из меню BIOS FEATURES SETUP в главное меню (клавиша <Esc>).

5. Войти в меню SeePU & Chipset SETUP.

Ниже представлено меню SeePU & CHIPSET SETUP (до изменения — все параметры по умолчанию). Пункты меню, которые будут изменены Е процессе оптимизации, выделены полужирным курсивом.

ROM PCI/ISA BIOS (2A59IC3E)

SeePU t, CHIPSET SETUP

AWARD SOFTWARE, INC

AUTO Configuration Enabled Spectrum Spread Disabled

DRAM Timing 70ns Power-Supply Type Auto

Flash BIOS Protection Disabled

DRAM Leadoff Timing 10/6/4 Hardware Reset Protection Disabled

DRAM Read Burst (EDO/FP) x333/x444 ***** CPU Setup ******

DRAM Write Burst Timing хЗЗЗ CPU Type Intel PS5C

Fast EDO Lead Off Disabled User's favorite Enabled

Refreash RAS# Assertion 5 CDcs

Fast RAS to CAS Delay 3 CPU Vcore 2.8 V

DRAM Page Idle Timer 2Clks CPU BUS Frequency 75 MHz

DRAM Enhanched Paging Enabled Frequency Ratio x2.5

Fast MA to RAS# Delay 2 Clks

SDRAM (CAS Lat/RAS-to-CASI 3/3

SDRAM Speculative Read Disabled

System BIOS Cacheable Disabled

Video BIOS Cacheable Disabled

8 Bit I/O Recovery Time 1

16 Bit I/O Recovery Time 1

Memory Hole At 15M-16M Disabled

Specific PCI 2.1 Transfer Disabled

6. Изменить соответствующие значения параметров на значения, приведенные ниже в меню SeePU & Chipset SETUP (после оптимизации) и выделенные полужирным курсивом.

ROM PCI/ISA BIOS (2A59IC3E) SeePU & CHIPSET SETUP AWARD SOFTWARE, INC.

AUTO Configuration : Disabled Spectrum Spread Disabled

Power-Supply Type Auto

Flash BIOS Protection Disabled

DRAM Leadoff Timing 10/6/3 Hardware Reset Protection Disabled

DRAM Read Burst (EDO/FP) x222/x333 ***** CPU Setup ******

DRAM Write Burst Timing x222 CPU Type Intel P55C

Fast EDO Lead Off Eiabled User's favorite Enabled

Refreash RASO Assertion 4 Clks

Fast RAS to CAS Delay 2 CPU Vcore 2.8V

DRAM Page Idle Timer 2Clks CPU BUS Frequency 75 MHz

7. Выйти из меню SeePU & Chipset SETUP в главное меню (клавиша <Esc>).

8. Сохранить измененные данные и выйти — в главном меню выбрать команду SAVE & EXIT SETUP, нажать клавишу <у>, а затем клавишу <Enter>.

9. Провести тестирование оптимизированной системы.

• Старт компьютера:

1) Запустить компьютер.

2) Тестирование системы при старте должно быть успешным, необходимо также указать новую частоту процессора (в данном случае 75 МГц х 2,5 = 187,5 МГц).

Экран дисплея компьютера при старте

Pentium-MMX CPU at 188MHz Memory Test : 32768K OK

Award Plug and Play BIOS Extention vl.OA Copyright (C) 1997, Award Software, Inc. Detecting HDD Primary Master ... WDC AC21600H Detecting HDD Primary Slave Detecting HDD Secondary Master... None Detecting HDD Secondary Slave ... None

Pri. Master : LBA,Mode 4, 1624MB Parallel Port(s) : 378

Disk : CDROM,Mode 4 EDO DRAM at : None

Pri. Slave . NOne Row(s) . 2 3

Disk : None SDRAM at Row(s) . Pepelined Burst

Sec. Master L2 Cache Type

Disk

Sec. Slave

Desk

• Запустится операционная система (не должно происходить никаких ошибок при загрузке ОС).

• Необходимо провести тестирование всей системы, используя полный набор тестов, затем по возможности сравнить данные по производительности с теми, которые были получены при тестировании до оптимизации. Набор тестов похож на тот, который был использован при тестировании разогнанной системы.

1) Запуск программы-теста WinChecklt (v2.03) в режиме сбора информации о компьютере (custom-advanced). Запись информации о производительности системы.

2) Запуск программы Xing (XingMPEG Player v3.0) и проигрывание видеороликов MPEG в течение 2—3 часов. Ролики были взяты с компакт-диска из комплекта видеокарты. Также можно использовать ролик test.mpg, который включен в программный пакет Xing.

3) Запуск теста Xing (5—10 раз), следует записать полученные данные.

4) Запуск и работа в течение 30—60 минут следующих игр: Descent 2, DOOM II, Duke3D.

5) Загрузка и работа (10—20 минут) в таких программах-приложениях, как Microsoft Word 95/97, Microsoft Excel 95/97, Internet Explorer 4.01, Acrobat Reader 3.0, PhotoShop 4.0 и т. д.

6) Перезапуск компьютера.

7) Повторение действий пункта 1 (10 раз). Сравнение данных теста производительности и взятие средних данных.

8) Стандартная проверка всех логических разделов жесткого диска программой Проверка диска (ScanDisk).

Данные производительности оптимизированного компьютера, которые были получены с помощью программы WinChecklt (v2.03):

System Performance

CPU Rank 664,26 ,

NPU Rank 717,40

Hard Drive

Throughput KB/Sec 2337,37

Avg Seek 0,02

Track Seek 0,02

Composite 7419,07

Video

BIOS Rank CPS 52671,54

Direct Rank CPS 1974182,30

Composite 500,18

Данные теста оптимизированного компьютера, полученные в программе проигрывания видео Xing (v3.0):

	FPS	Disk	CPU	Display/Bus
Full screen	60,8	22	796	596

• В данном случае все тесты прошли нормально, работа системы стабильная (иначе необходимо вернуться к ранней конфигурации — войти в BIOS Setup и выбрать меню SETUP DEFAULTS, нажать клавишу <у>, а затем клавишу <Enter>; следует отметить, что необходимо будет заново установить параметры разгона, если таковые были установлены).

• Следует сравнить данные тестов.

Подробные изменения в производительности

Подробные изменения в производительности видео (WinChecklt V2.03)

	До оптимизации	После оптимизации	Прирост
BIOS Rank CPS	33877,63	52671,54	+55,5%
Direct Rank CPS	1970499,89	1974182,30	+0,2%
Composite	461,86	500,18	+8,3%

Примеры и результаты разгона

Как отмечалось ранее, повысить производительность системы можно совершенно разными способами. Наиболее популярный и оптимальный способ — это замена устаревших устройств более новыми и производительными. Но, к сожалению, на такие виды модернизации требуются иногда значительные финансовые средства. Существуют и другие способы — это повышение производительности с помощью разгона компьютера, корректировки значений в BIOS Setup компьютера и т. д.

Однако необходимо еще раз напомнить, что при использовании методов разгона пользователю следует быть предельно внимательным и осторожным, нельзя забывать о мерах безопасности. Также необходимо помнить о возможных последствиях данных операций, которые могут быть весьма грустными: может сгореть процессор, видеокарта и жесткий диск выйти из строя и т. д. Короче, можно лишиться вполне работоспособного компьютера.

План повышения производительности посредством разгона может быть довольно объемным, однако можно выделить некоторые основные моменты, связанные с действиями, которые рекомендуется выполнить.

1. Произвести физическую диагностику системы, почитать документацию, проанализировать, как можно разогнать и оптимизировать работу компьютера. Иногда следует вскрыть корпус, посмотреть и определить конфигурацию компьютера. Также рекомендуется удостовериться, что все на своих местах, нигде не торчат ненужные провода и т. д.

2. Произвести полный тест компьютера; необходимо убедиться, что даже в обычном режиме все компоненты функционируют нормально. Стоит воспользоваться популярными программными средствами, тестами и т. д.:

запустить несколько раз какие-нибудь тесты (Winstone, WinBench, Checklt); воспользоваться популярными приложениями (MS Word/Exel, CorelDRAW, PhotoShop, Xing, WinAmp); поиграть в парочку популярных игр (DOOM, Descent, Quake и т. д.).

Если проводятся тесты, то следует записать данные на бумаге для дальнейшего сравнения. Только полностью убедившись, что компьютер исправен, можно действовать дальше.

3. С помощью BIOS Setup или соответствующих перемычек на материнской плате установить форсированный режим. Необходимо действовать постепенно, делая все маленькими шагами. Например, стоит повысить частоту host-шины с 66 МГц до 75 МГц (можно до 68, если это позволяет плата), но никак нельзя прыгать сразу на несколько ступеней, т. е. с 66 до 83, или с 166 до 210 и т. д. Все надо делать постепенно, фиксируя каждый шаг. Лучше всего записывать все (до мельчайших подробностей) на листе бумаги. Следует также помнить и о том, что систему, особенно процессор, надо охлаждать. Часто необходим мощный радиатор и кулер для процессора, видеоплаты и других частей компьютера.

4. Протестировать компьютер, как в пункте 1, можно более жестко и дольше. Некоторые рекомендации по тестированию компьютера даны в соответствующей главе книги. При обнаружении нестабильности немедленно следует принять меры, вы можете просто отказаться от разгона. Если же система полностью работоспособна и стабильна, можно сделать еще один шаг и т. д.

5. До, после, а, может быть, вообще вместо разгона следует изменить кое-какие установки в BIOS Setup компьютера. Чаще всего это относится к установкам работы памяти. Иногда можно существенно увеличить быстродействие памяти, изменив всего пару значений в BIOS Setup. Но и здесь требуется предельная осторожность и опять-таки тестирование.

Производительность сопроцессора

Рисунок 18.36. Производительность сопроцессора

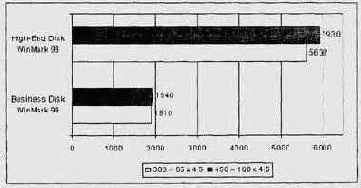

Производительность жесткого диска

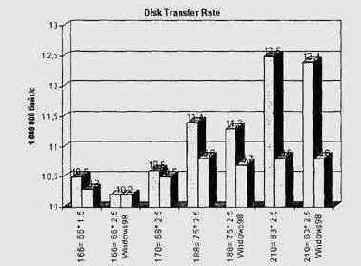

Рисунок 18.37. Производительность жесткого диска

Разгон и оптимизация компьютера

Разгон и оптимизация компьютера с процессором iPentium MMX-166

Установка форсированного режима и тестирование системы

В данном разделе приводится подробное описание процесса разгона и оптимизации компьютера с процессором iPentium MMX-166.

1. Изучение системы.

С помощью документации по материнской плате было выяснено, что поддерживается стандарт SeePu — частота, напряжение процессора, а также частота host-шины (50/55/60/66/68/75/83) выставляются через BIOS (а не переключением перемычек на плате). Вскрыв корпус, была определена почти полная конфигурация системы (все сведения подтверждены соответствующими программами, а также информацией при загрузке компьютера):

Тип компьютера

Процессор

Материнская плата

Сопроцессор

Шины

BIOS

Pentium

Intel Pentium-166 МГц ММХ (с фиксированным множителем)

ChainTech 5TDM2

Интегрированный

ISA, PCI

Award v4.51 (Plug and Play)

Память

Кэш-память

Видео

Жесткий диск

Гибкий диск

Последовательный порт

Параллельный порт

Клавиатура

Мышь

CD-ROM

Звуковая карта

ОС

32 Мбайт SDRAM

512 Кбайт Pipelined Burst на плате

Matrox MGA Millennium (2 Мбайт)

WDC AC21600H - 1622М (786 Cyls, 64 Heads, 63 Sectors)

1,44 Мбайт (3,5)

COM2: (2F8h)

LPT1:(378h)

101 клавиша

Подключение через последовательный порт (2 кнопки)

ATARI (20x)

Sound Blaster AWE32

Windows 95 OSR2

При подробном анализе компьютера изнутри было обнаружено несколько ненадежных контактов. Питание к вентилятору процессора не было подключено качественно, в результате чего в любой момент работы процессор мог просто сгореть. Также было подправлено подключение шлейфа от платы к жесткому диску. Все болтающиеся провода были аккуратно связаны.

2. Тестирование системы перед разгоном.

Загрузка операционной системы (Windows 95). Полная проверка всех логических разделов жесткого диска программой Проверка диска (ScanDisk). Дефрагментация с помощью программы Дефрагментация диска (Defrag) всего жесткого диска. Запуск программы-теста WinChecklt (v2.03) в режиме сбора информации о компьютере (custom-advanced). Запись информации о производительности системы. Запуск программы Xing (XingMPEG Player v3.0) и проигрывание видеороликов MPEG в течение 30—60 минут. Ролики были взяты с компакт-диска, который входил в комплект с видеокартой. Также можно использовать ролик test.mpg, который включен в программный пакет Xing. Запуск теста Xing (5—10 раз), следует записать полученные данные. Запуск и работа в течение 10—15 минут следующих иф: Descent 2, DOOM II, Duke3D. Зафузка и работа (5—10 минут) в таких профаммах-приложениях, как Microsoft Word 95/97, Microsoft Excel 95/97, Internet Explorer 4.01, Acrobat Reader 3.0, PhotoShop 4.0 и т. д. Перезапуск компьютера. Повтор запуска профаммы-теста WinChecklt (10 раз). Сравнение данных теста по производительности и взятие средних данных. Повторная дефрагментация диска (профамма Дефрагментация диска (Defrag)). Выключение компьютера. Данные производительности компьютера для частоты 166 МГц (66 МГц х 2,5), которые получены с помощью профаммы WinChecklt (v2.03):

System Performance

CPU Rank 564,72

NPU Rank 641,03

Hard Drive

Throughput KB/Sec 2337,43

Avg Seek 0,02

Track Seek 0,02

Composite 6686,22

Video

BIOS Rank CPS 30210,91

Direct Rank CPS 1753974,00

Composite 411,22

Данные теста (для 66 МГц х 2,5 = 166 МГц) в программе проигрывания видеороликов Xing (v3.0):

	FPS	Disk	CPU	Display/Bus
1х	54,5	29	963	673
Full screen	51,2	25	947	555

3. Установка форсированного режима.

Войти в BIOS Setup с помощью нажатия клавиши <Delete> почти сразу после включения компьютера. Установить необходимые параметры:

1) Войти в BIOS Setup с помощью нажатия клавиши <Delete> при старте компьютера.

Экран дисплея при включении

Pentium-MMX CPU at 166MHz Memory Test : 32768K OK

Award Plug and Play BIOS Extention vl.OA

Detecting HDD Primary Master ... WDC AC21600H

Detecting HDD Primary Slave

Detecting HDD Secondary Master... None

Detecting HDD Secondary Slave ... None

Press DEL to Enter SETUP 09/10/97-i430TX-8679-2A59IC3EC-00

Главное меню BIOS Setup (вход с помощью клавиши <DeIete> при загрузке системы)

ROM PCI/ISA BIOS (2A59IC3E)

CMOS SETUP UTILITY

AWARD SOFTWARE, INC.

STANDART CMOS SETUP INTERGRATED PERIPHERIALS

BIOS FEATURES SETUP SUPERVISOR PASSWORD

SeePU & CHIPSET SETUP USER PASSWORD

POWER MANAGEMENT SETUP IDE HDD AUTO DETECTION

PNP/PCI CONFIGURATION SAVE & EXIT SETUP

LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

2) Войти в меню SeePU & Chipset SETUP.

Меню SeePU & Chipset SETUP (до изменения все параметры по умолчанию)

rom pci/isa bios (2a59ic3e) SeePU & Chipset SETUP AWARD SOFTWARE, INC.

AUTO Configuration : Enabled Spectrum Spread : Disabled

DRAM Timing : 70ns Power-Supply Type : Auto

Flash BIOS Protection : Disabled

DRAM Leadoff Timing : 10/6/4 Hardware Reset Protection : Disabled

DRAM Read Burst (EDO/FP) : x333/x444 ***** CPU Setup ******

DRAM Write Burst Timing : хЗЗЗ CPU Type : Intel P55C

Fast EDO Lead Off : Disabled User's favorite : Disabled

Refreash RASS Assertion : 5 Clks CPU Speed : 166 (66*2.5)2.8V

Fast RAS to CAS Delay : 3

DRAM Page Idle Timer : 2Clks

DRAM Enhanched Paging : Enabled

Fast MA to RAStt Delay : 2 Clks

SDRAM (CAS Lat/RAS-to-CAS) : 3/3

SDRAM Speculative Read : Disabled

System BIOS Cacheable : Disabled

Video BIOS Cacheable : Disabled

8 Bit I/O Recovery Time : 1

16 Bit I/O Recovery Time : 1

Memory Hole At 15M-16M : Disabled

Specific PCI 2.1 Transfer : Disabled

3) Изменить значение Disabled параметра User's favorite на Enabled.

В появившемся меню изменить значение параметра CPU BUS Frequency с 66 MHz на 75 MHz так, чтобы получились следующие данные:

***** CPU Setup ******

CPU Type : Intel P55C

User's favorite : Enabled

CPU Vcore : 2,8 V

CPU BUS Frequency : 75 MHz Frequency Ratio : x2,5

4) Выйти из меню с помощью клавиши <Esc>.

5) Сохранить измененные данные и выйти — в главном меню выбрать команду SAVE & EXIT SETUP, нажать клавишу <у>, а затем клавишу <Enter>.

4. Тестирование разогнанной системы.

Старт компьютера:

1) Запустить компьютер.

2) Тестирование системы при старте должно быть успешным, необходимо также указать новую частоту процессора (в данном случае 75 х 2,5 = 187,5 МГц).

Экран дисплея компьютера при старте

Award Modulator BIOS V4.51PG, An Energy Star Ally

Pentium-MMX CPU at 188MHz

Memory Test : 32768K OK

Award Plug and Play BIOS Extention vl.OA

Detecting HDD Primary Master ... WDC AC21600H

Detecting HDD Primary Slave

Detecting HDD Secondary Master... None

Detecting HDD Secondary Slave ... None

Press DEL to Enter SETUP 09/10/97-i430TX-8679-2A59IC3EC-00

Необходимо провести тестирование всей системы, используя полный набор тестов, затем по возможности сравнить данные по производительности с теми, которые были получены при тестировании до разгона. Выполните следующие действия:

3) Запуск теста Xing (5—10 раз), следует записать полученные данные.

4) Запуск и работа в течение 30—60 минут следующих игр: Descent 2, DOOM II, Duke3D.

6) Перезапуск компьютера.

7) Повторение действий пункта 1 (10 раз). Сравнение данных теста производительности и взятие средних данных.

8) Стандартная проверка всех логических разделов жесткого диска программой Проверка диска (ScanDisk).

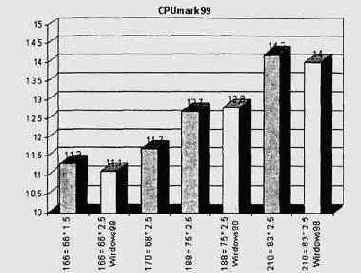

Ниже приведены данные производительности компьютера (для 75 МГц х 2,5 = 187,5 МГц), которые получены с помощью программы WinChecklt (v2.03).

System Performance

CPU Rank 643,04 NPU Rank 718,69

Hard Drive

Throughput KB/Sec 2331,25

Avg Seek 0,02

Track Seek 0,02

Composite 7395,15

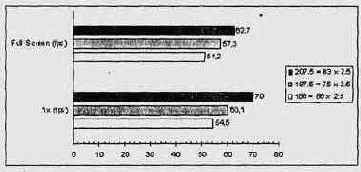

Данные теста (для 75 МГц х 2,5 = 187,5 МГц) в программе проигрывания видео Xing (v3.0):

	FPS	Disk	CPU	Display/Bus
1х	60,1	22	805	523
Full screen	57,3	23	827	642

Если все тесты прошли нормально (как в данном примере) — работа системы стабильная (в противном случае необходимо либо вернуться к ранней конфигурации, либо заставить систему работать стабильно другими средствами — улучшить охлаждение процессора и/или других узлов компьютера, заменить нестабильно работающий компонент и т. д.). Сравнить данные тестов.

Разгон и оптимизация компьютеров i486

Для некоторых компьютеров из- за конструкции их корпуса трудно выполнить замену материнской платы на более совершенную. Это часто касается компьютеров типа brand name. Для таких компьютеров продлить период их эффективного использования можно за счет процедуры разгона.

Как пример такого подхода рассмотрим разгон процессора компьютера Intel Champion (Champion Low Profile Platform), распространенного компьютера типа brand name. В тексте приведены все необходимые данные по установке режимов и тестированию компьютера.

С помощью результатов тестирования можно проследить рост производительности процессора, жесткого диска и встроенного видеоадаптера.

Предварительное тестирование процессора

Используется процессор i486SX с рабочей частотой 25 МГц. Ниже представлены результаты тестирования (WinChecklt 2.03) процессора с установленной частотой 25 МГц.

System Performance

CPU 45,84

NPU 1,52

Hard Drive

Composite 897,11

Throughput KB/Sec 1052,27

Avg Seek 0,27

Track Seek 0,27

Video

Composite 35,60

BIOS CPS 5323,01

Direct CPS 124745,11

Разгон и тестирование

Разгон компьютеров с процессорами AMD Athlon

Все современные процессоры, включая AMD Athlon, имеют фиксированный множитель — коэффициент умножения частоты, связывающий внутреннюю и внешнюю частоту. Несмотря на возможность его изменения для процессоров этого типа с помощью изменения резисторов или использования технологического разъема, форсирование работы процессоров AMD Athlon осуществляется, как правило, за счет увеличения внешней частоты.

Процессоры AMD Athlon имеют значительный технологический запас, допускающий повышение производительности за счет использования режимов разгона, например, повышения частоты шины процессора FSB EV6. Однако высокое значение последней ограничивает возможность разгона за счет ее увеличения. Обычно удается повысить частоту шины процессора не более чем на 10—15%. При этом предельная величина возможного увеличения частоты шины процессора FSB EV6 и, соответственно, прироста производительности компьютера зависит от используемой материнской платы.

В соответствии с особенностями своей архитектуры процессоры AMD Athlon требуют специальных материнских плат с чипсетами, поддерживающими данные процессоры. В качестве примера можно привести следующие материнские платы: ASUS K7V, ASUS K.7M, Gigabyte GA-7IX. Платы обеспечивают стабильную работу процессоров AMD Athlon при условии использования источников питания не менее 235 Вт.

Ниже представлены результаты выполненных исследований, связанных с анализом возможности работы в форсированном режиме высокопроизводительных процессоров AMD Athlon.

Компьютер с процессором AMD Athlon-650

Конфигурация системы, используемой в тестировании

По материалам и с разрешения www.ixbt.com.

Материнская плата: ASUS K7M (AMD 751+VT82C686A). Процессор: AMD Athlon 650 (кэш-память L1 — 128 Кбайт, кэш-памят L2 — 512 Кбайт на плате процессора, работающая на 1/2 частоты ядр; процессора, стандартная тактовая частота FSB EV6 — 100 МГц при пере даче данных с частотой 200 МГц, напряжение ядра — 1,6 В, разъег Slot A). Оперативная память: 128 Мбайт PC 100 SDRAM производства SE( (CAS2). Жесткий диск: IBM DJNA 372200. Видеоадаптер: Chaintech Desperado AGP-RI40 (NVIDIA Riva TNT: 16 Мбайт SDRAM). Звуковая карта: Creative Sound Blaster Live!. О ОС: Windows 98.

Разгон

В процессе разгона частота системной шины была увеличена с 100 МГц р 110 МГц. Дальнейшее повышение тактовой частоты шины приводило к н< стабильной работе системы, что, по-видимому, связано с особенностям архитектуры шины процессора EV6 и микросхемы AMD 751.

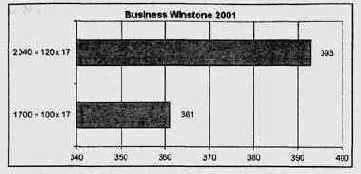

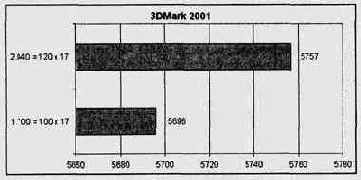

Результаты тестирования приведены в таблице и на Рисунок 18.61.

Разгон компьютеров с процессорами AMD Duron

Процессоры AMD Duron, выполненные по технологии 0,18 мкм, имеют практически ту же архитектуру, что и AMD Thunderbird, а также равные частоты работы шины EV6. Однако ввиду меньшего объема кэш-памяти второго уровня (L2) по производительности процессоры AMD Duron уступают своему более мощному прототипу.

Процессоры AMD Duron, выпускаемые в конструктиве Socket А, имеют фиксированные частотные множители, изменение которых возможно только с помощью специальных аппаратно-программных средств, поддерживаемых пока сравнительно ограниченным типом материнских плат. Как ожидается, такой возможностью будут обладать платы ASUS A7V и QDI K7T. По этой причине разгон процессоров AMD Duron осуществляется, как правило, за счет увеличения тактовой частоты процессорной шины.

Особенности процессорной шины EV6 и архитектура существующих материнских плат, несмотря на технологический запас у процессоров AMD Duron, не позволяют добиться значительного увеличения тактовой частоты. Обычно ее удается повысить не более чем на 10% относительно стандарт ного значения. Данный процесс сопровождается эквивалентным ростом производительности процессора и, соответственно, всего компьютера.

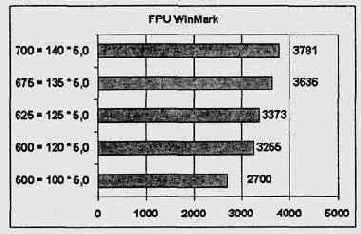

Ниже представлены результаты выполненных исследований, связанных с анализом возможности работы в форсированном режиме высокопроизводительных процессоров AMD Duron.

Компьютер с процессором AMD Duron-600

Конфигурация системы, используемой в тестировании

Материнская плата 1: Abit KT7 (VIA Apollo KT133, VT8363+VT82C686A). Материнская плата 2: Soltek SL-75KV+ (VIA Apollo KT133, VT8363+VT82C686A). Процессор: AMD Duron 600 (L1 кэш-память — 128 Кбайт, 64 Кбайт L2 кэш-память на кристалле процессора, работает на частоте ядра, стандартная частота FSB EV6 — 100 МГц и частота передачи данных 200 МГц, напряжение питания ядра- 1.5В, Socket A (462 pins) (Рисунок 19.81). Оперативная память: 128 Мбайт, SDRAM, РС100. . Жесткий диск: IBM DPTA-372050 (20 Гбайт, 2 Мбайт кэш-памяти, UDMA/66). Видеоадаптер: ASUS AGP-V3800 TV (видеочипсет TNT2, видеопамять 32 Мбайт). Видеоадаптер: Creative Sound Blaster Live!. П Мощность источника питания: 250 Вт. П ОС: Windows 98 Second Edition.

Разгон компьютеров с процессорами Celeron (Coppermine)

Процессоры Celeron с ядром Coppermine, выполненные по технологии 0,18 мкм, имеют практически ту же архитектуру, что и Pentium III (Coppermine). Однако ввиду меньшего объема кэш-памяти второго уровня (L2) и меньшей частоты шины FSB по производительности процессоры Celeron (Coppermine) уступают своему более мощному прототипу. Тем не менее, как и процессоры Pentium III (Coppermine), они обладают и сравнительно высокой производительностью, и широкими возможностями эксплуатации в форсированных режимах.

Как и в случае Pentium III (Coppermine), коэффициент, задающий внутреннюю, рабочую частоту процессора через внешнюю частоту, для Celeron (Coppermine), является величиной фиксированной. Изменение этого коэффициента невозможно. Однако существующий технологический запас у процессоров Celeron (Coppermine) допускает большое увеличение частоты шины FSB, определяющей внешнюю и внутреннюю частоту процессора. Данный процесс сопровождается эквивалентным ростом производительности процессора и, соответственно, всего компьютера.

С особой силой возможности разгона проявляются для первых представителей линейки процессоров Celeron (Coppermine).

Ниже представлены результаты выполненных исследований, связанных с анализом работы в форсированном режиме высокопроизводительных процессоров Celeron с ядром Coppermine.

Компьютер с процессором Celeron-533

Конфигурация системы, используемой в тестировании

Материнская плата: Abit BE6-II (чипсет J440BX AGPset). Процессор: Intel Celeron 533 (ядро Coppermine, кэш-память L2 — 128 Кбайт, работающая на частоте процессора, стандартная частота FSB — 66 МГц, SL46S, made in Malaysia, подключение процессора к материнской плате осуществлялось через переходник Slot I — Socket 370). Средства поддержки температурного режима процессора: для охлаждения процессора был использован мощный радиатор и кулер. Оперативная память: 128 Мбайт DIMM PC133 SDRAM. О Жесткий диск: Western Digital 6.4 Гбайт. П Видеоадаптер: MSI MS-8809 GeForce. П CD-ROM: ASUS CD-S400/A (40х). П ОС: Windows 98.

В качестве программ тестирования использовались: SiSoft Sandra 2000 Professional, 3Dmark 2000, Quake 3 (demol).

Разгон

В процессе разгона частота системной шины была увеличена с 66 МГц до 100 МГц. Благодаря стандартным возможностям материнской платы, созданной на основе чипсета J440BX, работа жесткого диска, видеоадаптера и других устройств осуществлялась в штатном режиме: коэффициент шины AGP — 2/3, коэффициент шины PCI — 1/3.

В соответствии с установленными параметрами рабочая частота процессора — 800 МГц, видеоадаптера — 66 МГц, жесткого диска и других устройств PCI - 33 МГц.

В дальнейшем частота шины FSB была увеличена до 104 МГц, частота процессора в этом случае составила 832 МГц.

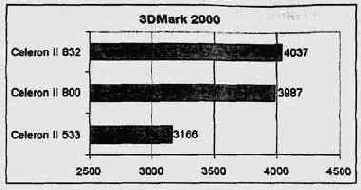

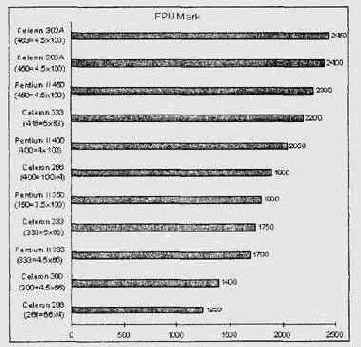

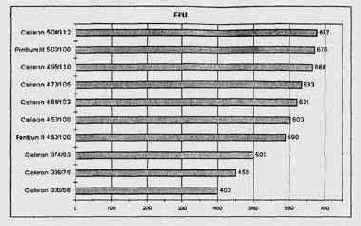

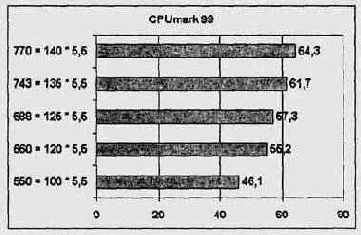

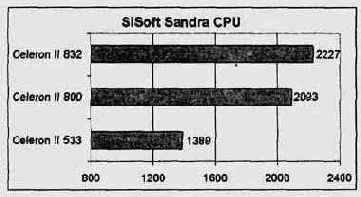

Результаты тестирования представлены в таблицах и на Рисунок 18.50—18.53.

Разгон компьютеров с процессорами iCeleron

Компьютер с процессором iCeleron-266/З00

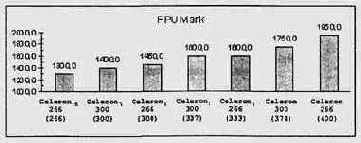

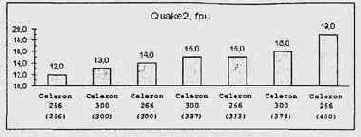

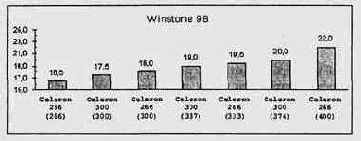

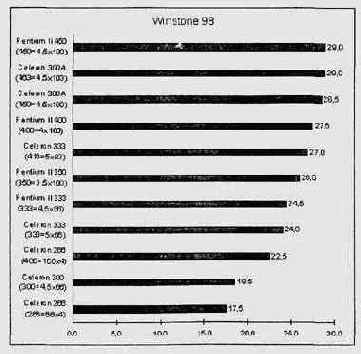

Ниже представлены некоторые данные тестирования (Рисунок 18.17—18.20) компьютера с использованием процессоров Celeron-266 и Celeron-ЗОО в режимах разгона. В качестве тестов использовались программы Winstone 98, WinBench 98, Quake2 (640x480).

Разгон компьютеров с процессорами iPentiumll

Компьютер с процессором iPentium 11-300

Как известно, процессоры Pentiun II с рабочей частотой 300 МГц хорошо работают при форсированных режимах. Особенно с материнскими платами, специально разработанными со встроенными средствами разгона. К числу наилучших относятся материнские платы фирмы Abit, например, Abit BX6. Эта плата позволяет достичь очень высокой производительности.

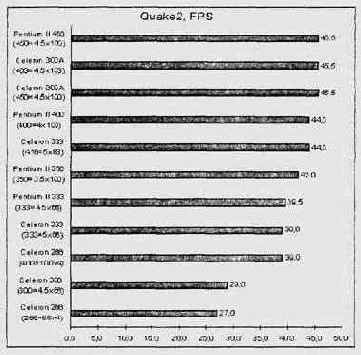

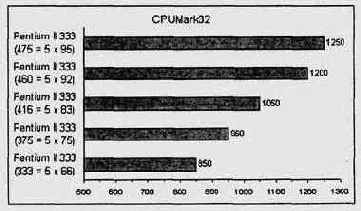

Ниже представлены результаты разгона и тестирования компьютера с процессором Intel Pentium II и с материнской платой Abit BX6.

Тип компьютера Процессор Материнская плата Сопроцессор Шины BIOS Память Кэш-память Видео Жесткий диск Гибкий диск Последовательный порт Параллельный порт Клавиатура Мышь	Pentium II Intel Pentium II 300 МГц Abit BX6 Интегрированный ISA, PCI Award Modular BIOS V4.51PG 64 Мбайт SDRAM 32 Кбайт (L1), 512 Кбайт (L2) в CPU ASUS V3400TNT Western Digital 8,4 Гбайт 1,44M(3,5) COM2: (2F8h) LPT1: (378h) 101 клавиша Через последовательный порт (2 кнопки)
CD-ROM Звуковая карта ОС	ATARI (40x) Sound Blaster AWE32 Windows 98 (4.10.1998)

Настройки форсированного режима осуществлялись в BIOS Setup в меню !! CPU SOFT MENU II !!.

Начальная конфигурация

CPU Name Is: Intel Pentium II MMX

CPU Operating Speed: 300(66)

Turbo Frequency: Disabled

CPU Power Supply: Default

Core Voltage: 2,00v

Установка форсированного режима

CPU Name Is: Intel Pentium II MMX

CPU Operating Speed: User Define .

Turbo Frequency: Disabled

External Clock: 100MHz

Multiplier Clock: x4,5

AGPCLK/CPUCLK: 2/3

Speed Error Hold: Enabled

CPU Power Supply: User Define

Core Voltage: 2,10v

В процессе разгона была увеличена частота системной шины с 66 МГц до 100 МГц. В результате частота процессора повысилась в полтора раза: с 300 МГц до 450 МГц. Для стабильности работы напряжение ядра процессора было увеличено с 2,00 В до 2,10 В. На всякий случай отслеживалась температура системы (параметр System Temperature в меню CHIPSET Features Setup): до разгона — 41 °С, после — 42 °С.

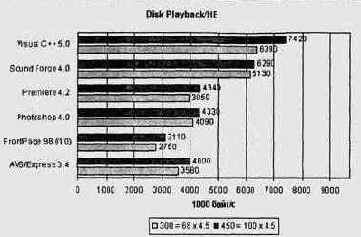

В качестве теста использовался пакет WinBench 99. Проводились тесты FPUMark (Рисунок 19.36), Disk Playback/Bus, Disk Playback/HE (Рисунок 18.37, 18.38). К сожалению, тест процессора CPUmark99 не загрузился, что, по-видимому, связано с нестабильностью работы используемой версии операционной системы (Windows 98).

Процессоры Pentium 4, созданные на

Разгон компьютеров с процессорами Pentium 4

Процессоры Pentium 4, созданные на основе ядра Willamette, выполнены по технологии 0,18 мкм. Они построены на основе микроархитектуры Intel NetBurst, предусматривающей использование Quad Pumped Bus в качестве процессорной шины FSB.

Процессоры Pentium 4 с ядром Willamette выполнены в двух вариантах конструктива FCPGA (Flip Chip Pin Grid Array), предусматривающих использование разъемов Socket 423 и Socket 478. Напряжение, подваемое на ядро (Vcore) процессоров с Socket 423, составляет 1,7 и 1,75 В, а для процессоров с Socket 478- 1,75 В.

Совершенство архитектуры ядра и технология, отлаженная на предшествующем поколении изделий с ядром Coppermine, обуславливают высокую производительность процессоров Pentium 4. Значительный потенциальный ее запас может быть во многих случаях реализован с помощью аккуратного и осторожного выполнения операций разгона. При этом специальные чипсеты, разработанные для процессоров Pentium 4 и ставшие основой соответствуюших материнских плат, позволяют в значительной степени реализовав возможности новой архитектуры ядра и высокий потенциал технологии.

Однако, планируя операции разгона (с анализом их преимуществ и недос татков), необходимо учитывать, что, как и в случае предыдущих разработок процессоры Pentium 4 выпускаются с зафиксированными частотными мно жителями. Поэтому разгон процессоров выполняется исключительно за сче-увеличения тактовой частоты процессорной шины FSB и, как следствие изменение частотных режимов остальных компонентов компьютера.

Для успешного осуществления операций разгона целесообразно использо вать материнские платы, имеющие в своем составе соответствующие средст ва, включая hardware monitoring, и совместимые по разъму с выбранным ря дом процессоров (Socket 423 и Socket 478). Качественные матерински! платы позволяют получить значительный прирост производительности про цессоров Pentium 4. Так, например, для моделей с тактовой частотой 1,7 ГП (Socket 478) корректно выполненным разгоном удается увеличить произво дительность процессоров нередко на 20%, а для некоторых моделей с часто той 1,4 ГГц (Socket 478) — на 25—30%. При этом необходимо напомнить что потенциал разгона зависит не только от режимов работы и модели про цессора, но и от конкретного экземпляра.

В приведенных ниже таблицах представлены результаты разгона нескольки экземпляров процессоров Pentium 4 с тактовой частотой 1,4 ГГц и Pentium с частотой 1,7 ГГц (по материалам сайта www.overclockers.ru).

Разгон компьютеров с процессорами Pentium III (Coppermine)

Процессоры Pentium III с ядром Coppermine, выполненные по технологии 0,18 мкм, характеризуются не только сравнительно высокой производитель ностью, но и широкими возможностями эксплуатации в форсированных режимах.

Существующий технологический запас допускает сравнительно большое увеличение частоты шины FSB, определяющей внешнюю и внутреннюю частоты процессора. Такой рост частоты сопровождается эквивалентным увеличением производительности процессора и, соответственно, всего компьютера.

Сильнее всего возможности разгона проявляются для первых представителей линейки процессоров Pentium III (Coppermine).

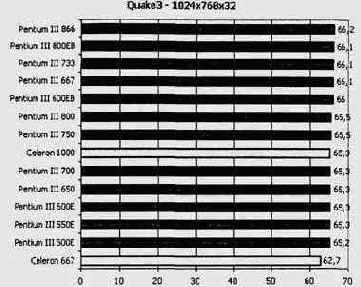

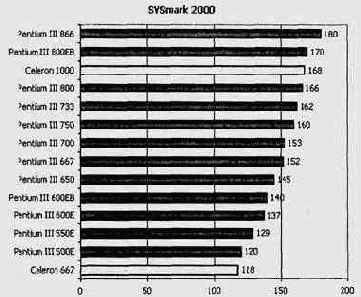

Ниже представлены результаты выполненных исследований, связанных с анализом работы в форсированном режиме высокопроизводительного процессора Pentium III с ядром Coppermine.

Компьютер с процессором Pentium III-500E

Конфигурация системы, используемой в тестировании

Материнская плата: Abit BE6-II (чипсет J440BX AGPseJ;). Процессор: Intel Pentium III 500E (ядро Coppermine, кэш-память L2 — 256 Кбайт, работающая на частоте процессора, рекомендованная частота шины процессора — 100 МГц, напряжение питания ядра — 1,6 В, FC-PGA, подключение процессора к материнской плате осуществлялось через переходник Slot I—Socket 370). Жесткий диск: IBM DPTA-372050 (20 Гбайт, 2 Мбайт кэш-памяти, UltraDMA/66). Оперативная память: 128 Мбайт, РС100. Видеоадаптер: ASUS AGP-V3800 TV (видеочипсет TNT2, видеопамять -32 Мбайт). CD-ROM: ASUS CD-S400/A (40х). ОС: Windows 98 с установленными драйверами контроллера жестких дисков UDMA/66.

Разгон

Установка режимов разгона осуществляется в BIOS Setup за счет увеличения частоты шины процессора. Напряжение ядра на всех частотах — стандартное — 1,6В.

Тестирование

В качестве программы тестирования использовался пакет тестов WinBench 99 vl.l, а именно CPUmark99 и FPU WinMark. Результаты тестирования приведены в таблице и на Рисунок 19.47, 19.48.

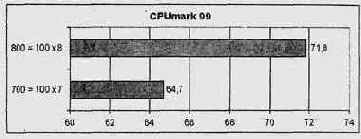

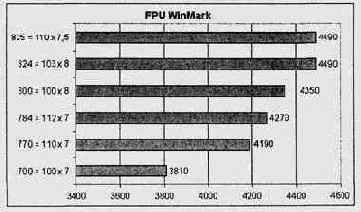

Разгон процессора Athlon (материнская плата Abit KT7)

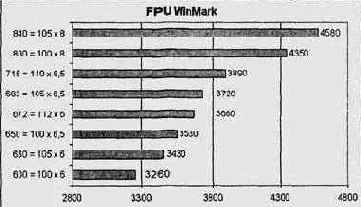

Частота процессора = Частота шины х множитель	CPUmark99	FPU WinMark
700= 100x7	64,7	3810
770= 110x7	71,2	4190
784=112x7	72,5	4270

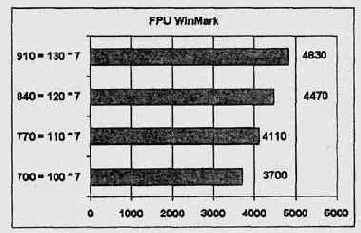

Разгон процессора Athlon (материнская плата Abit KT7)

Частота процессора = Частота шины х множитель	CPUmark 99	FPU WinMark
700= 100x7	64,7	3810
800=100x8	71,8	4350

Разгон процессора Athlon (материнская плата Abit KT7)

Частота процессора = Частота шины х множитель	CPUmark 99	FPU WinMark
700 = 1 00 х 7	64,7	3810
770 = 1 1 0 х 7	71,2	4190
784= 112x7	72,5	4270
800= 100x8	71,8	4350
824=103x8	74,5	4490
825=110x7,5	75,4	4490

Разгон процессора Athlon (материнская плата Abit KT7)

Параметры	Напряжение, В	POST	Windows	WinBench
800 = 100x8	1,7	Ok	Halt	-
800 = 100x8	1,725	Ok	Ok	Halt
800 = 100x8	1,75	Ok	Ok	Ok
840 = 105x8	1,8	No	-	-
840 = 112x7,5	1,8	No	-	-

Разгон процессора Duron (материнская плата Abit KT7)

Частота процессора = = Частота шины х множитель	CPUmark 99	FPU WinMark
600=100x6	51,4	3260
672= 112x6	57,8	3660
690=115x6	59,4	3760

Разгон процессора Duron (материнская плата Abit KT7)

Частота процессора = = Частота шины х множитель	CPUmark 99	FPU WinMark
600 =	100x6	51,4	3260
650 =	100x6,5	55	3550
700 =	100x7	57,6	3810
800 =	100x8	63,2	4350
850 =	100 х 8,5	65,8	4640
900 =	100x9	68,3	4900

Результаты разгона процессора и выбранные режимы для материнской платы Soltek SL-75KV+ представлены в следующей таблице и диаграммах (Рисунок 19.97, 19.98).

Разгон процессора Duron (материнская плата Abit KT7)

Частота процессора = = Частота шины х множитель	CPUmark 99	FPU WinMark
600=100x6	51,4	3260
650 = 100x6,5	55	3550
672=112x6	57,8	3660
683=105x6,5	57,4	3720
690= 115x6	59,4	3760
700=100x7	57,6	3810
715= 110x6,5	60,2	3890
748= 115x6,5	63,2	4080
770 = 110x7	63,5	4190
800=100x8	63,2	4350
840=105x8	66,7	4580
850 = 100x8,5	65,8	4640
880=110x8	69,9	4790
893=105x8,5	69,4	4860
896=112x8	71,2	4880
900= 100x9	68,3	4900
910 = 107x8,5	70,9	4980

Из результатов разгона процессора AMD Duron 600 видно, что в случае использования материнской платы Abit KT7 удалось достичь более значительных результатов — частота процессора увеличилась более чем в полтора раза. Максимальная производительность в целочисленных вычислениях достигается при режиме 896 МГц = 112 МГц х 8, а в вычислениях с плавающей точкой — при частоте 910 МГц.

Следует отметить, что для достижения высоких значений частот было невозможно обойтись без повышения напряжения питания ядра процессора и цепей ввода/вывода. В следующих двух таблицах указаны режимы, с которыми осуществлялся разгон процессора AMD Duron 600 на материнских платах Abit KT7 и Soltek SL-75KV+.

Разгон процессора Duron (материнская плата Abit KT7)

Параметры	Напряжение, В	POST	Windows	WinBench
893 = 110x8,5	1,65	Ok	Halt - Ошибка IOS	-
893=110x8,5	1,675	Ok	Halt	-
893=110x8,5	1,7	Ok	Ok	Ok
800 = 100x9	1,7	Ok	Ok	Hall
800= 100x9	1,75	Ok	Ok	Ok
927=103x9	1,75	Ok	Halt	-
935=110x8,5	1,75	Ok	Halt	-

Разгон процессора Duron (материнская плата SL75KV+)

Разгон процессора Duron (материнская плата SL-75KV+)

Частота шины х множитель	CPUmark 99	FPU WinMark
600 = 100x6	52,7	3260
630=105x6	55,4	3430
672=112x6	59,1	3660

Результаты тестирования в случае использования материнской платы Soltek SL-75 KV+ представлены в следующей таблице и на диаграммах (Рисунок 19.90, 19.91).

Разгон процессора Duron (материнская плата SL-75KV+)

Частота шины х множитель	CPUmark 99	FPU WinMark
600 = 100x6	52,7	3260
650= 100x6,5	55,9	3530
800=100x8	65	4350

Разгон процессора Duron (материнская плата Soltek SL75KV+)

Разгон процессора Duron (материнская плата Soltek SL-75KV+)

Частота процессора = = Частота шины х множитель	CPUmark 99	FPU WinMark
600=100x6	52,7	3260
630 = 105x6	55,4	3430
650=100x6,5	55,9	3530
672=112x6	59,1	3660
683=105x6,5	58,8	3720
715=110x6,5	61,6	3890
800=100x8	65	4350
840 = 105x8	68,4	4580

Результат оазгона Pentium 4 с тактовой частотой 1 4 ГГ

Результат оазгона Pentium 4 с тактовой частотой 1.4 ГГ

Маркировка процессора	Максимальная стабильная частота
SL59U-MALAY-L1 ЗОА673-0772	1679
SL59U-MALAY-L1 ЗОА673-1 037	1679
SL59U-MALAY-L1 ЗОА673-1 056	1917
SL59U-MALAY-L1 ЗОА673-0774	1750
SL59U-MALAY-L1 ЗОА673-0780	1680
SL59U-MALAY-L130A673-1034	1610
SL59U-MALAY-L1 ЗОА673-0840	1792
SL59U-MALAY-L130A673-0771	1680
SL59U-MALAY-L1 ЗОА673-0777	1750
SLSTG-L129B272-0226 Malay	2100
SLSTG-L129B272-0223 Malay	2100
SLSTG-L129B272-0222 Malay	2100

Процессоры фирмы AMD пользуются заслуженной

Результаты разгона компьютера AMD-K6-2

Процессоры фирмы AMD пользуются заслуженной популярностью за высокую производительность и низкую цену. Ниже приведены результаты тестирования компьютера с процессором К6-2 при разных режимах разгона (Рисунок 18.15, 18.16).

Результаты разгона Pentium 4 с тактовой частотой 1 7 ГГц

Результаты разгона Pentium 4 с тактовой частотой 1,7 ГГц

Маркировка процессора	Максимальная стабильная частота
SL59X-MALAY-L1 32А473-0683	2090
SL59X-MALAY-L1 32А473-01 05	1955
SL59X-MALAY-L1 32А473-0686	1955
SL5TK-CostaR-31 41 А265-1 341	2040
SL5TK-CostaR-3 1 4 1 А265- 1 344	2041

Компьютер с процессором Pentium 4-1700

Конфигурация системы, используемой в тестировании

Материнская плата: ASUS P4T (1850 chipset, BIOS 1004 Final от 30.03.2001). Процессор: Intel Pentium 4 с тактовой частотой 1,7 ГГц (ядро Willamette, L1 — 8 Кбайт, L2 — 256 Кбайт кэш-памяти, которая'работает на частоте процессора, рекомендуемая частоте шины процессора - 100 МГц и 400 МГц шина данных, напряжение на ядре — 1,75 В, Socket 423). Жесткий диск: IBM Deskstar 75GXP (45 Гбайт, 2 Мбит кэш-памяти, 7200RPM, UltraATA/100. Оперативная память: Buffalo PC800 2x128 Mb ECC RDRAM. Видеоадаптер: nVidia GeForce3 64 Мбайт (ядро: 200 МГц; память: 230 МГц DDR). CD-ROM: ASUS CD-S400/A (40х). П ОС: Windows 2000 Professional (SP1).

Разгон

Установка режима разгона осуществлялась посредством увеличения частоты шины процессора.

Тестирование

При тестировании использовались следующие тесты: 3Dmark2001, Business Winstone 2001 и SYSmark 2000. Результаты тестирования представлены на Рисунок 18.66-18.68.

Результаты разгона процессора Pentium II333

Параметры разгона	CPUmark32	FPUMark
333 = 5	хбб	0850	1700
375 = 5	х75	0950	1950
416 = 5	х83	1050	2150
460 = 5	х92	1200	2400
475 = 5	х95	1250	2500

Результаты тестов (Рисунок 18.39, 18.40) показывают существенный прирост производительности системы в результате разгона процессора. Однако, как уже отмечалось, система работала нестабильно с частотами 83, 92 и 95 МГц (416, 460 и 475 МГц соответственно).

Результаты разгона процессора Pentium III

Результаты разгона процессора Pentium III 500

Параметры разгона	CPUmark99	SI Norton Utilites 4.0	Quake2
500 = 5x100	38,3	230	64,5
515 = 5 х 103	39,5	236	64,7
560 = 5 х 1 1 2	42,9	260	65,2

Процессор показал устойчивую работу при всех указанных режимах разгона без увеличения напряжения питания.

Результаты сравнительного тестирования процессоров

	Winstone 98	CPU Mark32	FPU Mark	Quake2, FPS	Unreal, FPS
Celeron-266	17,5	400	1250	27,0	15,5
266 (66x4)
Celeron-266	22,5	600	1900	39,0	23,5
400(100x4)
Celeron-300	18,5	420	1400	29,0	17,0
300 (4,5x66)
Celeron-ЗЗЗ	24,0	660	1750	39,0	22,0
333 (5x66)
Celeron-ЗЗЗ	27,0	890	2200	44,0	27,0
416(5x83)
Celeron-ЗООА	28,5	930	2400	45,5	30,5
450(4,5x100)
Celeron-ЗООА	29,0	960	2450	45,5	30,5
463(4,5x103)
Pentium II 333	24,5	840	1700	39,5	21,5
333 (4,5x66)
Pentium II 350	26,0	920	1800	42,0	25,0
350(3,5x100)
Pentium II 400	27,5	1010	2050	44,0	26,5
400(4x100)
Pentium II 450	29,0	1160	2300	45,5	28,5
450(4,5x100)

Результаты теста 3Dmark 2000

Процессор	Частота FSB, МГц	Частота СРи, МГц	3D mark
Celeron 533	066	533	3166
Celeron 533	100	800	3987
Celeron 533	104	832	4037

Результаты теста 3Dmark 2001

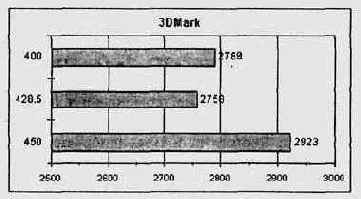

Рисунок 18.61. Результаты теста 3Dmark 2001

Результаты теста Business Winstone

Рисунок 18.59. Результаты теста Business Winstone 2001

Результаты теста Checklt

Результаты теста Checklt 3.0

	133 МГц = 33,3x4	160 МГц = 40x4	Прирост

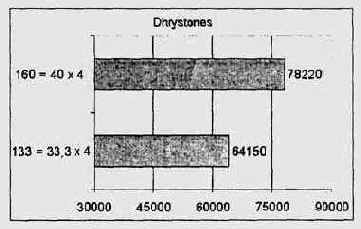

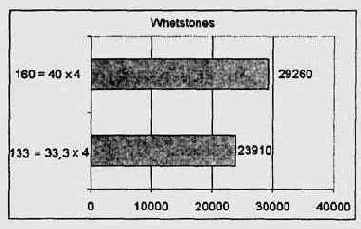

Dhrystones Whetstones	64150 23910 К	78220 29260 К	+22 % +22 %

Результаты теста CPU

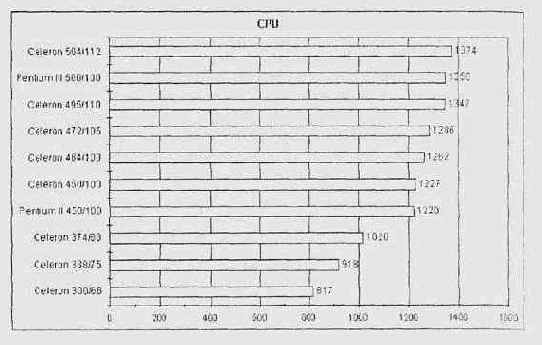

Рисунок 18.30. Результаты теста CPU

Результаты теста CPU Mark32

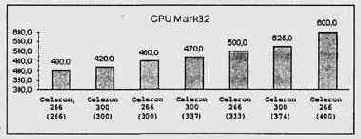

Рисунок 18.18. Результаты теста CPU Mark32

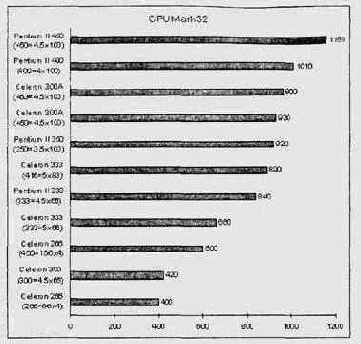

Рисунок 18.22. Результаты теста CPU Mark32

Результаты теста CPU Mark99

Рисунок 18.26. Результаты теста CPU Mark99

Результаты теста CPU SDmark

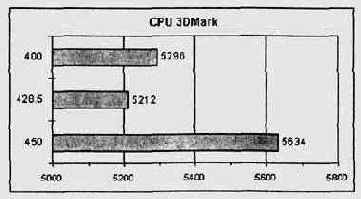

Рисунок 18.16. Результаты теста CPU SDmark

Результаты теста CPUmark32

Рисунок 18.39. Результаты теста CPUmark32

Результаты теста CPUmark99

Рисунок 18.9. Результаты теста CPUmark99

Рисунок 18.32. Результаты теста CPUMark99

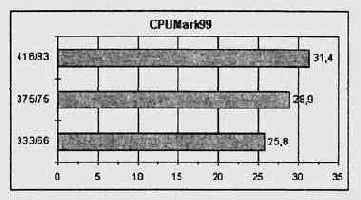

Рисунок 18.41. Результаты теста CPUmark99

Результаты теста Disk Access Time

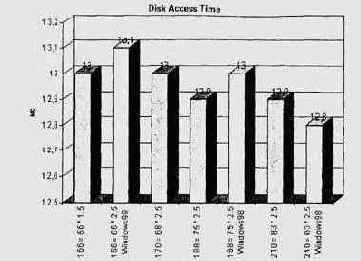

Рисунок 18.13. Результаты теста Disk Access Time

Результаты теста Disk Playback/HE

Рисунок 18.38. Результаты теста Disk Playback/HE

Результаты теста Disk Playback/HE (1000 байт/с)

300 МГц= 66 МГц х 4,5	450 МГц = 100 МГц х 4,5
AVS/Express 3.4	03580	04000
FrontPage 98	27600	31 100
Photoshop 4.0	04090	04330
Premiere 4.2	03950	04340
Sound Forge 4.0	06130	06290
Visual C++ 5.0	06390	07420

Компьютер с процессором iPentium 11-333

Процессор Intel Pentium II 333 МГц является достаточно популярным среди пользователей. Данный процессор показывает неплохие результаты в тестах и является достойным представителем процессоров Pentium II.

Что касается разгона Intel Pentium 333 МГц, процессор дает неплохие результаты. Оказалось, что его можно разогнать до 416 МГц (5 х 83 МГц). В некоторых материнских платах, которые поддерживают более высокие частоты host-шины (например, 92 и 95 МГц), иногда удается разогнать процессор до 460 МГц. Но при таких частотах просто необходимо дополнительное охлаждение процессора, а также других компонентов компьютера.

Разгон процессора осуществлялся с помощью увеличения частоты host-шины с 66 МГц до 95 МГц. При использовании таких высоких частот, как 83, 92 и 95 МГц, работа компьютера была нестабильной. При частотах 92 и 95 МГц при тестировании система часто зависала даже при увеличении охлаждения. Обеспечить стабильную работу процессора удалось за счет увеличения питания процессора на 0,1 В.

В качестве теста использовался WinBench 98.

Результаты теста Disk Transfer Rate

Рисунок 18.14. Результаты теста Disk Transfer Rate

Результаты теста FPL) WinMark

Рисунок 18.10. Результаты теста FPL) WinMark

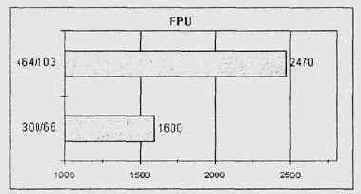

Результаты теста FPU

Рисунок 18.31. Результаты теста FPU

Компьютер с процессором iCeleron-333 (разъем Slot 1)

Конфигурация системы

Материнская плата — Abit BH-6 Процессор — Intel Celeron 333, Slot 1, Retail, Costa Rica, Sspec# — SL2WN Память — 64 Мбайт Micron PC 100 SDRAM (CAS 2) Видео - Creative Labs TNT, 16 Мбайт, AGP Жесткий диск — IBM 10 Гбайт Охлаждение — Dual CPU fan, 486 fan на видеоплату (TNT) Параметры разгона: Частота шины — 75 МГц Частота процессора — 375 МГц Напряжение — 1,80 В

В качестве теста использовались пакет тестов WinBench 99 vl.l и программа Quake 1.03 (с параметрами glquake timedemo demol.dem, 640x480x16). Результаты тестов приведены на соответствующих диафаммах (Рисунок 18.32—18.34).

Результаты теста FPU Mark

Рисунок 18.19. Результаты теста FPU Mark

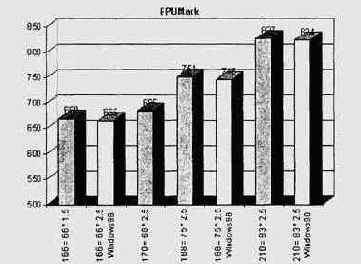

Рисунок 18.23. Результаты теста FPU Mark

Рисунок 18.27. Результаты теста FPU Mark

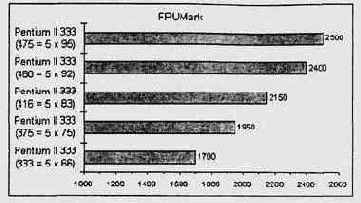

Результаты теста FPUMark

Рисунок 18.33. Результаты теста FPUMark

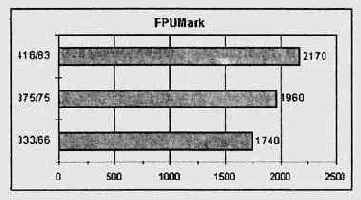

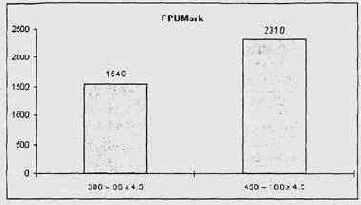

Рисунок 18.40. Результаты теста FPUMark

Наиболее оптимальный и рекомендуемый вариант — это 375 МГц = 5 х х 75 МГц без увеличения питания процессора, и 416 МГц = 5 х 83 МГц с увеличенным напряжением питания.

Как и во всех случаях разгона процессоров, необходимо обеспечить эффективное охлаждение процессора в форсированных режимах.

Результаты разгона компьютера с процессором iPentium III 500

Материнская плата СТ-6ВТМ поддерживает стандартные частоты 66/100 МГц, для разгона имеется возможность установки следующих частот: 68/75/83/ 103/112/133 МГц. В качестве тестов использовались пакеты WinBench 99 vl.l, Norton Utilities, Quake2. Результаты тестов приведены на соответствующих диаграммах (Рисунок 19.41—19.43).

Результаты теста HDD/Bus

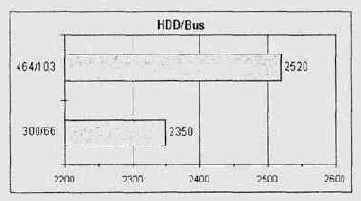

Рисунок 18.11. Результаты теста HDD/Bus

Рисунок 18.28. Результаты теста HDD/Bus

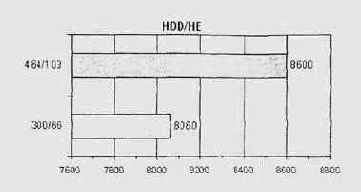

Результаты теста HDD/HE

Рисунок 18.29. Результаты теста HDD/HE

Компьютер с процессором iCeleron-З00А (корпус PPGA)

Конфигурация системы

Материнская плата — Abit BM-6 Процессор — Intel Celeron 300A, PPGA, Retail, Malaysia, Sspec# — SL35Q Память — 64 Мбайт Micron PC 100 SDRAM 8 не (CAS 2) Охлаждение — Computernerd facrx2b twin cooler Параметры разгона: Частота шины - 66, 75, 83, 100, ЮЗ, 105, НО, 112 МГц Частота процессора - 300, 338, 374, 450, 464, 472, 495, 504 МГц Напряжение — 2,00 В

В качестве тестирующей программы использовалась SiSoft Sandra.

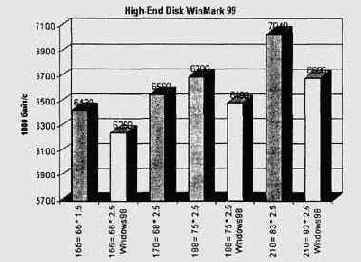

Результаты теста HDD/НЕ

Рисунок 18.12. Результаты теста HDD/НЕ

Результаты теста Quake

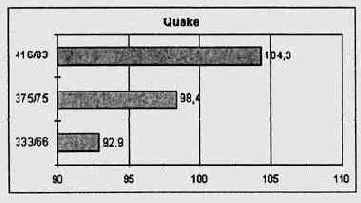

Рисунок 18.34. Результаты теста Quake

При конфигурации с частотой 416 МГц (83 МГц х 5) загрузка проходила нормально, но по истечении 5—10 минут операционная система (Windows 95 OSR2. lb) выдавала ошибки. Поэтому оптимальной была выбрана конфигурация с частотой шины 75 МГц. Следует отметить, что в качестве охлаждающих средств использовались двойной кулер (для процессора) и кулер для процессора 80486 (для видеоплаты).

Компьютер с процессором iCeleron-366 (корпус PPGA)

Конфигурация системы

Материнская плата — Ерох ВХА Процессор — Intel Celeron 366, PPGA, Retail, Costa Rica Память - 128 Мбайт PC 100 SDRAM Охлаждение — обычное Параметры разгона: Частота шины — 83 МГц Частота процессора — 458 МГц Напряжение — 2,00 В

В качестве тестирующей программы использовалась Ouake2 (timedemo) с разрешением 1024x768 (Рисунок 18.35).

Рисунок 18.20. Результаты теста Quake2

Дальнейший рост производительности возможен за счет установки более высоких значений частоты для шины процессора, если это не сопровождается ухудшением стабильности работы процессора и других подсистем компьютера.

Компьютер с процессором iCeIeron-ЗООА/ЗЗЗ

Ниже приведены некоторые результаты тестирования разогнанных процессоров Celeron-ЗООА и Celeron-ЗЗЗ в сравнении с процессорами Pentium II и Celeron-266, Celeron 300 (Рисунок 19.21 —19.25). В качестве тестов использовались Winstone 98, WinBench 98, Quake2 (640x480 через OpenGL), Unreal (640x480).

Результаты теста Quake 3

Процессор	Частота FSB, МГц	Частота CPU, МГц	FPS
Celeron 533	066	533	062.6
Celeron 533	100	800	094.8
Celeron 533	104	832	100.6

Компьютер с процессором Celeron-667

Конфигурация системы, используемой в тестировании

По материалам и с разрешения www.ixbt.com.

Материнская плата: ASUS P3B-F (чипсет i440BX AGPset). Процессор: Intel Celeron 667 (ядро Coppermine, кэш-память L2 — 128 Кбайт, работающая на частоте процессора, стандартная частота FSB — 66 МГц, напряжение ядра -- 1,65 В, подключение процессора к материнской плате осуществлялось через переходник Slot I — Socket 370 ASUS S370-133). Средства поддержки температурного режима процессора: для охлаждения процессора был использован мощный радиатор и кулер Golden Orb. Оперативная память: 256 Мбайт DIMM PC133 SDRAM производства Micron. Жесткий диск: IBM DJNA 372200. Видеоадаптер: Creative 3DBlaster Annihilator Pro. Звуковая карта Creative Sound Blaster Live!. ОС: Windows 98. Разгон

В процессе разгона частота системной шины была увеличена с 66 МГц до 100 МГц.

В соответствии с установленными параметрами рабочая частота процессора - 1000 МГц, видеоадаптера— 66МГц, жесткого диска и других устройств PCI — 33 МГц.

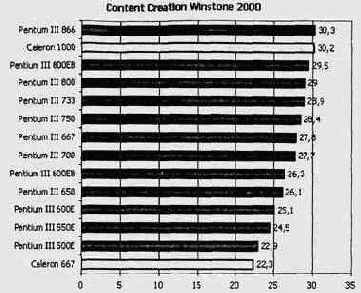

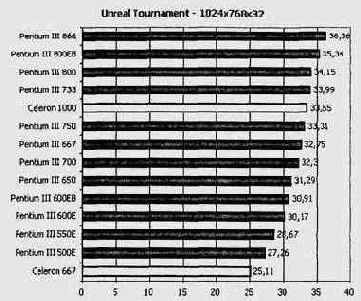

Результаты тестирования приведены в таблице и на Рисунок 19.61—19.65.

Результаты теста Quake2 FPS

Рисунок 18.24. Результаты теста Quake2, FPS

Результаты теста SDMark

Рисунок 18.15. Результаты теста SDMark

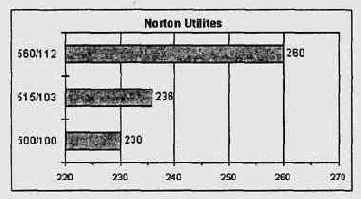

Результаты теста SI Norton Utilites

Рисунок 18.42. Результаты теста SI Norton Utilites 4.0

Результаты теста SiSoft Sandra

Процессор	Частота FSB, МГц	Частота CPU, МГц	CPU	FPU	MMX Integer	MMX FPU
Celeron 533	066	533	1389	658	1547	2131
Celeron 533	100	800	2093	1023	2419	3269
Celeron 533	104	832	2227	1069	2522	3407

Результаты теста SYSmark 2000

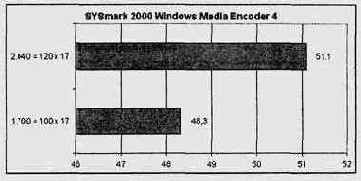

Рисунок 18.60. Результаты теста SYSmark 2000

Результаты теста Unreal FPS

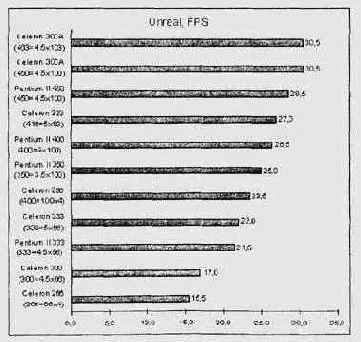

Рисунок 18.25. Результаты теста Unreal, FPS

По всем показателям разогнанные процессоры Celeron не уступают Pentium II 450. Это касается как офисных приложений, так и игр. В тесте Unreal Celeron даже значительно превысил результаты Pentium II 450.

Компьютер с процессором iCeleron-З00А (разъем Slot 1)

Конфигурация системы

Материнская плата — Abit BH-6 Процессор — Intel Celeron 300A, Slot I, OEM, Costa Rica Жесткий диск - IBM 10,1 Гбайт 16GP 5400 rpm Память - 128 Мбайт Mushkin/Samsung-G8 125 MHz (CAS 2) Охлаждение — ComputerNerd BCool-ER 3-fan/heatsink combo Параметры разгона: Частота шины — 103 МГц Частота процессора — 103 МГц х 4,5 = 464 МГц Напряжение — 220 В

В качестве теста использовался пакет тестов WinBench 99. Результаты тестов представлены на соответствующих диаграммах (Рисунок 18.26—18.29).

Результаты теста Winstone

Рисунок 18.17. Результаты теста Winstone

Рисунок 18.21. Результаты теста Winstone

Результаты тестирована

Процессор	Частота FSB, МГц	Частота CPU МГц	CPUmark 99	FPU WinMark
AMD Duron 650	100	650	55	3520
AMD Duron 650	105	683	58	3695
AMD Duron 650	110	715	61	3870

Результаты тестирования

Процессор	Частота FSB, МГц	Частота CPU, МГц	Quake3 1.09, demo2-fastest	Winstone 99
AMD Athlon 650	100	650	88,7	28,7
AMD Athlon 650	101	657	89,4
AMD Athlon 650	102	663	90
AMD Athlon 650	103	670	90,9
AMD Athlon 650	104	676	91,7
AMD Athlon 650	105	683	92,7
AMD Athlon 650	106	689	93,2
AMD Athlon 650	107	696	93,8
AMD Athlon 650	108	702	95,0
AMD Athlon 650	109	709	96,6
AMD Athlon 650	110	715	98,0

Результаты тестирования

	166 = 66x2,5	166 = 66x2,5 Windows 98	170 = 68x2,5	188 = 75x2,5	188 = 75x2,5 Windows 98	210 = 83x2,5	210 = 83x2,5 Windows 98
CPUmark99	11,3	11,1	11,7	12,7	12,8	14,2	14
FPU WinMark	669	665	685	751	746	827	824
Business Disk WinMark 99 (1000 байт/с)	1810	1700	1820	1840	1770	1900	1850
High-End Disk WinMark 99 (1000 байт/с)	6430	6250	6560	6700	6490	7040	6690
Disk Access Time (мс)	13	13,1	13	12,9	13	12,9	12,8
Disk Transfer RateiBeginning (1000 байт/с)	1 0 500	1 0 200	10600	11400	11300	12500	12400
Disk Transfer Rate: End (1000 байт/с)	1 0 300	1 0 200	10500	10800	10700	10800	10800
Disk Playback/ Bus:Overall (1000 байт/с)	1810	1700	1820	1840	1770	1900	1850
-Disk Playback/ HE:AVS/Express 3.4 (1000 байт/с)	4930	4770	4960	5100	4930	5360	4930
Disk Playback/ HE:FrontPage 98 (1000 байт/с)	22 900	21 500	22900	25000	23900	27600	25600
Disk Playback/ HE:MicroStation SE (1000 байт/с)	6920	6850	7000	7380	7150	7720	7370
Disk Playback/ HE:Overall (1000 байт/с)	6430	6250	6560	6700	6490	7040	6690
Disk Playback/ HE: Photoshop 4.0 (1000 байт/с)	4780	4720	4790	4810	4800	4860	4830 .
Disk Playback/ HE:Premiere 4.2 (1000 байт/с)	5160	5600	5500	5520	5810	5760	6080
Disk Playback/ HE:Sound Forge 4.0 (1000 байт/с)	6760	6140	6920	6920	6360	7710	6720
Disk Playback/ HE:Visual C++ 5.0 (1000 байт/с)	6810	6090	6920	7140	6420	7530	6760

Результаты тестирования

	300 МГц = 66 МГц х 4,5	464 МГц = 103 МГц х 4,5
CPU	25	38,7
FPU	1600	2470
Business Disk WinMark 99 (1000 байт/с)	2350	2520
High-End Disk WinMark 99 (1000 байт/с)	8060	8600

Компьютер запускался и в конфигурации с частотой 504 МГц (112 МГц х 4,5) прошел успешно POST-тест при загрузке, но операционная система Windows 95 не загружалась — компьютер зависал.

Результаты тестирования

Частота процессора/шины, МГц	CPU	FPU
300/66	817	400
338/75	918	450
374/83	1020	500
450/100	1227	603
464/103	1262	621
472/105	1286	633
495/110	1347	664
504/1 1 2	1374	677

Компьютер запускался и в конфигурации 115 МГц х 4,5 (прошел успешно POST-тест при загрузке), но операционная система Windows 95 не загружалась. Для сравнения процессоры Intel Pentium II 450 МГц и Intel Pentium IIJ 500 МГц показали следующие результаты:

Результаты тестирования

Частота процессора/шины, МГц	CPUmark99	FPUMark	Quake, FPS
333/66	25,8	1740	92,9
375/75	28,9	1960	98,4
416/83	31,4	2170	104,3

Результаты тестирования

Частота процессора/шины, МГц	Quake2, FPS
366/66	33
458/83	46

Результаты тестирования

	300 МГц = 66 МГц х 4,5	450 МГц = 100 МГц х 4,5
Business Disk WinMark 99 (1000 байт/с)	1910	1940
High-End Disk WinMark 99 (1000 байт/с)	5630	5930
FPU Mark	1540	2310

Результаты тестирования

Процессор	Частота FSB, МГц	Частота CPU, МГц	CPUmark 99	FPU WinMark
Pentium III 500E	100	500 = 100x5,0	41,9	2700
Pentium III 500E	120	600=120x5,0	50,2	3255
Pentium III 500E	125	625=125x5,0	52,1	3373
Pentium III 500E	135	675=135x5,0	56,1	3636
Pentium III 500E	140	700=140x5,0	58,5	3781

Результаты тестирования

Процессор	Частота FSB, МГц	Частота CPU, МГц	CPUmark99	FPU WinMark
Pentium III 550E	100	550=100x5,5	46,1	2970
Pentium III 550E	120	660= 120x5,5	55,2	3580
Pentium III 550E	125	688=125x5,5	57,3	3710
Pentium III 550E	135	743= 135x5,5	61,7	4000
Pentium III 550E	140	770 = 140x5,5	64,3	4160

Приведенные результаты тестирования доказывают наличие значительного технологического запаса, существующего у процессоров Intel Pentium III 500Е и Intel Pentium III 550E, архитектура которых основана на применении нового ядра Coppermine и использовании кэш-памяти, функционирующей на полной частоте ядра процессора и характеризующейся улучшенным алгоритмом работы (256 бит Advanced Transfer Cache).

Результаты тестирования

Процессор	Частота FSB МГц	Частота CPU, МГц	CPUmark 99	FPU WinMark
Pentium III 700	100	700=100x7	62,1	3700
Pentium III 770	110	770=110x7	68,7	4110
Pentium III 770	120	840=120x7	75,1	4470
Pentium III 770	130	910=130x7	81,6	4830

Приведенные результаты тестирования показывают наличие

Результаты тестирования 3Dmark 2001

Частота FSB, МГц	Частота процессора, МГц	SDmark 2001
100 120	1700= 100 х 17 2040= 120 х 17	5696 5757

Приведенные результаты тестирования показывают наличие существенного технологического запаса процессора Intel Pentium 4.

Результаты тестирования Content Creation Winstone

Рисунок 18.54. Результаты тестирования Content Creation Winstone 2000

Результаты тестирования CPUmark

Рисунок 18.66. Результаты тестирования CPUmark 99 (разгон изменением частоты шины)

Разгон процессора посредством изменения множителей

Как известно, частотный множитель у процессоров AMD Athlon (Thunderbird) зафиксирован. Однако материнская плата Abit KT7 относится к тем платам, которые обеспечивают возможность его изменения. Несмотря на то, что с некоторого момента фирма AMD ограничила данную возможность, перерезая мостики L1 на поверхности корпуса процессора, в используемом экземпляре процессора эти мостики были замкнуты.

Таким образом данный экземпляр процессора AMD Athlon (Thunderbird) не нуждался в процедуре восстановления мостиков L1, что можно проследить на Рисунок 19.76.

Рисунок 18.69. Результаты тестирования CPUmark 99 (разгон посредством изменения множителя)

Рисунок 18.80. Результаты тестирования CPUmark 99 (разгон посредством повышения частоты FSB, плата Abit KT7)

Рисунок 18.91. Результаты тестирования CPUmark 99 (комбинированный разгон, плата SL-75KV+)

Результаты тестирования CPUmark 99

Рисунок 18.51. Результаты тестирования CPUmark 99

Рисунок 18.95. Результаты тестирования CPUmark 99

Рисунок 18.48. Результаты тестирования CPUmark 99

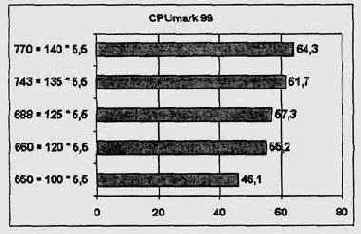

Рисунок 18.44. Результаты тестирования CPUmark 99

Результаты тестирования CPUmark 99 (комбинированный разгон)

Рисунок 18.71. Результаты тестирования CPUmark 99 (комбинированный разгон)

Результаты тестирования CPUmark99

Рисунок 18.46. Результаты тестирования CPUmark99

Результаты тестирования FPU WinMark (комбинированный разгон)

Рисунок 19.72. Результаты тестирования FPU WinMark (комбинированный разгон)

Рисунок 18.92. Результаты тестирования FPU WinMark (комбинированный разгон, плата SL-75KV+)

Результаты разгона процессора посредством изменения множителя и частоты процессорной шины FSB в случае использования материнской плате Abit KT7 представлены в следующей таблице и на диаграммах (Рисунок 19.101, 19.102).

Рисунок 18.96. Результаты тестирования FPU WinMark

Рисунок 18.45. Результаты тестирования FPU WinMark

Компьютер с процессором Pentium III-550E

Конфигурация системы, используемой в тестировании

Материнская плата: Abit BE6-II (чипсет i440BX AGPset). Процессор: Intel Pentium III 550E (ядро Coppermine, кэш-память L2 — 256 Кбайт, работающая на частоте процессора, рекомендованная частота шины процессора— 100 МГц, напряжение питания ядра— 1,65В, in

Тестирование

В качестве программы тестирования использовался пакет тестов WinBench 99 vl.l, а именно CPUmark99 и FPU WinMark. Результаты тестирования приведены в таблице и на Рисунок 19.52, 19.53.

Рисунок 18.47. Результаты тестирования FPU WinMark

Компьютер с процессором Pentium III-700E

Конфигурация системы, используемой в тестировании

Материнская плата: Abit BE6-II (чипсет J440BX AGPset). Процессор: Intel Pentium III 700E (ядро Coppermine, кэш-память L2 — 256 Кбайт, работающая на частоте процессора, рекомендованная частота шины процессора— 100 МГц, напряжение питания ядра— 1,65В, in box, FC-PGA (подключение через переходник), pack date 04/27/2000, version A15753-001, S-Spec - SL45Y). Жесткий диск: IBM DPTA-372050 (20 Гбайт, 2 Мбайт кэш-памяти, UltraDMA/66). Оперативная память: 128 Мбайт, PC 100. Видеоадаптер: ASUS AGP-V3800 TV (видеочипсет TNT2, видеопамять — 32 Мбайт). CD-ROM: ASUS CD-S400/A (40х). ОС: Windows 98 с установленными драйверами контроллера жестких дисков UDMA/66.

Разгон

Установка режимов разгона осуществляется в BIOS Setup за счет увеличения частоты шины процессора в меню SoftMenu III Setup. Напряжение ядра на

частотах 700, 770, 840 МГц — стандартное — 1,65 В, на частоте 910 МГц 1,7 В.

Тестирование

В качестве программы тестирования использовался пакет WinBench 99 vl.l, а именно CPUmark99 и FPU WinMark. Результаты тестирования приведены в таблице и на Рисунок 18.46, 18.47.

Рисунок 18.49. Результаты тестирования FPU WinMark

Результаты тестирования компьютера

Процессор/тест	Winstone 98	CPU Mark32	FPU Mark	Quake2, FPS
Celeron 266 (266)	16,5	400	1300	12
Celeron 300 (300)	17,5	420	1400	13
Celeron 266 (300)	18,0	450	1450	14
Celeron 300 (337)	19,0	470	1600	15
Celeron 266 (333)	19,5	500	1600	15
Celeron 300 (374)	20,0	525	1750	16

Из приведенных результатов можно сделать вывод, что использование процессоров Celeron-266 и Celeron-ЗОО в режимах разгона позволяет значительно увеличить производительность компьютера.

Для компьютера с процессором Celeron-266 наиболее перспективным является режим с частотой шины процессора 100 МГц, что позволяет увеличить рабочую частоту процессора до 400 МГц.

Рисунок 18.5. Результаты тестирования компьютера с процессором AMD Am5x86-133 (параметр Dhrystones)

Рисунок 18.6. Результаты тестирования компьютера с процессором AMD Am5x86-133 (параметр Whetstones)

Результаты тестирования (пакет тестов 3DMark 99 Мах)

К6-2 350 МГц	3DMark	CPU SDMark
450 МГц (100 МГц FSB), 2,9 В	2923	5634
428,5 МГц (95 МГц FSB), 2,6 В	2758	5212
400 МГц (100 МГц FSB), 2,4 В	2789	5296

Конфигурация системы:

материнская плата — М577 PCChips; Ппроцессор — AMD-K6-2 350 МГц; память — 98 Мбайт PC 100 8 не; охлаждение — большой радиатор и высококачественный кулер.

При частоте 450 МГц система работала нестабильно, поэтому в качестве оптимальной системы выбрана конфигурация с частотой 400 МГц (100 МГц FSB).

Результаты тестирования процессора

Рисунок 18.1. Результаты тестирования процессора

fastest для AMD Athlon 650

Рисунок 18.61. Результаты тестирования Quake3 1.09, demo2- fastest для AMD Athlon 650

Компьютеры с процессором AMD Athlon-700 (Thunderbird)

Конфигурация системы, используемой в тестировании

Материнская плата: Abit KT7 (VIA Apollo KT133, VT8363+VT82C686A). Процессор (Рисунок 19.70): AMD Athlon 700 (L1 кэш-память- 128 Кбай: 256 Кбайт L2 кэш-память на кристалле процессора, работает на частот ядра, стандартная частота FSB EV6 — 100 МГц и частота передачи дан ных 200 МГц, напряжение питания ядра — 1,7 В, Socket A (462 pins). Оперативная память: 128 Мбайт, SDRAM, РС100. Жесткий диск: IBM DPTA-372050 (20 Гбайт, 2 Мбайт кэш-памя™ U DM А/66). Видеоадаптер: ASUS AGP-V3800 TV (видеочипсет TNT2, видеопамят 32 Мбайт). Видеоадаптер: Creative Sound Blaster Live!. П Мощность источника питания: 250 Вт. ОС: Windows 98 Second Edition.

Результаты тестирования Quake3

Рисунок 19.57. Результаты тестирования Quake3 640x480x16

Результаты тестирования QuakeS

Рисунок 18.53. Результаты тестирования QuakeS

Результаты тестирования QuakeS 1024x768x32

Рисунок 19.56. Результаты тестирования QuakeS 1024x768x32

Результаты тестирования SDMark 2000

Рисунок 18.52. Результаты тестирования SDMark 2000

Результаты тестирования SiSoft Sandra CPU

Рисунок 18.50. Результаты тестирования SiSoft Sandra CPU

Результаты тестирования сопроцессора

Рисунок 18.2. Результаты тестирования сопроцессора

Результаты тестирования SYSmark 2000

Рисунок 18.55. Результаты тестирования SYSmark 2000

Результаты тестирования SYSmark 2000

Частота FSB, МГц	Частота процессора, МГц	SYSmark 2000 Windows Media Encoder 4
100	1700= 100 х 17	361
120	2040 = 120 х 17	393

Результаты тестирования Unreal Tournament 1024x768x32

Рисунок 19.58. Результаты тестирования Unreal Tournament 1024x768x32

Результаты тестирования видеоподсистемы

Рисунок 18.4. Результаты тестирования видеоподсистемы

Указанный процессор компьютера предназначен для работы на частоте 133 МГц, которая достигается внутренним умножением величины частоты его шины, равной 33 МГц, на коэффициент 4. Это значение зафиксировано в архитектуре данного процессора. Встроенными средствами материнской платы рабочая частота процессора увеличивается с 133 МГц до 160 МГц. Это сопровождается адекватным ростом производительности процессора, а через него — всей системы компьютера. Результаты тестирования с помощью программы Checklt 3.0 компьютера с процессором Am5x86-133 представлены в таблице и на Рисунок 19.5, 19.6.

Результаты тестирования Winstone 2001

Частота FSB, МГц	Частота процессора, МГц	Business Winstone 2001
100	1700= 100 х 17	48,3
120	2040= 120 х 17	51,1

Результаты тестирования жесткого диска

Рисунок 19.3. Результаты тестирования жесткого диска

Результаты тестов

Проц.	Частота FSB, МГц	Частота CPU, МГц	Content Creation Winstone 2000	SYSmark 2000	QuakeS 1024x 768x32	QuakeS 640x 468x16	Unreal Tournament 1024x768x32
Celeron 667	066	0667	22,3	118	62,7	076,7	25,11
Celeron 667	100	1000	30,2	168	65,3	111,3	33,55

Гибкий термодатчик

Рисунок 18.77. Гибкий термодатчик на материнской плате SL-75KV+

Жесткий термодатчик

Рисунок 18.78. Жесткий термодатчик на материнской плате Abit KT7

Разгон процессоров посредством повышения частоты FSB

В случае использования платы Soltek SL-75KV+ выбор тактовой частоты процессорной шины осуществляется с помощью одного из двух DIP-переключателей (SW1), выделенных на фото материнской платы SL-75KV+ (Рисунок 19.87), и средствами BIOS Setup.

Рост производительности по данным теста WinChecklt (v2 03)

Рисунок 18.7. Рост производительности по данным теста WinChecklt (v2.03)

Рост производительности по данным теста Xing (v3 0)

Рисунок 18.8. Рост производительности по данным теста Xing (v3.0)

Сравнение производительности по данным теста Xing

	Ix(FPS)	Full screen (FPS)
187,5МГц =75x2,5	60,1	57,3
207,5 МГц = 83 х 2,5	70,0	62,7
Прирост	+16%	+9%

3) Выйти из меню с помощью клавиши <Esc>.

4) Сохранить измененные данные и выйти — в главном меню выбрать команду SAVE & EXIT SETUP, нажать клавишу <у>, а затем клавишу <Enter>.

7. Вывод: производительность компьютера значительно возросла без каких-либо финансовых затрат. Следует поздравить себя еще с одним успехом.

Сравнение производительности по данным теста Xing

	1x(FPS)	Full screen (FPS)
166МГц =66x2,5	54,5	51,2
187,5МГц =75x2,5	60,1	57,3
Прирост	+10%	+12%

Вывод (для исходного примера) — система работает хорошо, имеем неплохой прирост производительности, можно переходить к следующему этапу разгона.

5. Продолжение процесса разгона.

Войти в BIOS Setup с помощью нажатия клавиши <Delete> почти сразу после включения компьютера. Установить необходимые параметры.

1) Войти в BIOS Setup, нажав клавишу <Delete> при старте компьютера.

4) Выйти из меню с помощью клавиши <Esc>.

6. Тестирование разогнанной системы.

Старт компьютера:

1) Запустить компьютер.

2) Тестирование системы при старте должно быть успешным, необходимо также указать новую частоту процессора (в данном случае 83 МГц х 2,5 = 207,5 МГц).

Экран дисплея компьютера при старте

Award Modulator BIOS V4.51PG, An Energy Star Ally

Pentium-MMX CPU at 210MHz Memory Test : 32768K OK

Detecting HDD Primary Master ... WDC AC21600H Detecting

HDD Primary Slave Detecting HDD Secondary Master... None

Detecting HDD Secondary Slave ... None

Запустится операционная система (не должно происходить никаких ошибок при загрузке ОС).

Необходимо провести тестирование всей системы, используя полный набор тестов, затем по возможности сравнить данные по производительности с теми, которые были получены при тестировании до разгона, как это делалось в предыдущем случае:

1) Запуск программы-теста WinChecklt (V2.03) в режиме сбора информации о компьютере (custom-advanced). Запись информации о производительности системы.

3) Запуск теста Xing (5—10 раз), следует записать полученные данные.

4) Запуск и работа в течение 30—60 минут следующих игр: Descent 2, DOOM II, Duke3D.

6) Перезапуск компьютера.

7) Повторение действий пункта 1 (10 раз). Сравнение данных теста производительности и взятие средних данных.

8) Стандартная проверка всех логических разделов жесткого диска программой Проверка диска (ScanDisk).

Данные производительности компьютера (для 83 МГц х 2,5 = = 207,5 МГц), которые получены с помощью программы WinChecklt (v2.03):

System Performance

CPU Rank 711,16 NPU Rank 795,50

Hard Drive

Throughput KB/Sec 2307,30

Avg Seek 0,01

Track Seek 0, 01

Composite 8140,68

Video

BIOS Rank CPS 37671,52

Direct Rank CPS 2189711,23

Composite 513,29

Данные теста (для 83 x 2,5 = 207,5) в программе проигрывания видео Xing (v3.0):

	FPS	Disk	CPU	Display/Bus
1х	70,0	23	744	441
Full screen	62,7	25	772	574

В данном случае не все тесты прошли нормально (!), был сбой на втором этапе тестирования — при проигрывании видеоклипов система повисла (примерно через 40 минут) — работа системы нестабильная, необходимо вернуться к ранней конфигурации (или же улучшить охлаждение процессора и/или других узлов компьютера, заменить нестабильно работающий компонент и т. д.). При подробном теоретическом и практическом анализе всех компонентов данного компьютера был сделан вывод, что именно видеокарта работает нестабильно, процессор видеокарты сильно греется в связи с тем, что частота шины PCI возросла до 83 МГц : 2 = 41,5 МГц. При повторном проведении второго этапа тестирования система не сбоила. Сравните данные тестов (Рисунок 19.7, 19.8).

Изменения, которые зафиксировала программа-тест WinChecklt

	187,5 МГц = 75x2,5	207,5 МГц = 83x2,5	Прирост
Процессор	643,04	711,16	+10%
Сопроцессор	718,69	795,50	+10%
Жесткий диск	7395,15	8140,68	+10%
Видео	461,86	513,29	+11%

Сравнение производительности по данным теста Xing

	Full screen (FPS)
До оптимизации	57,3
После оптимизации	60,8
Прирост	+6,1%

• Система работает хорошо, в результате получен неплохой прирост производительности.

10. Вывод: производительность компьютера была увеличена без каких-либо финансовых затрат. Следует поздравить себя еще с одним успехом.

Тестирование других процессоров

Процессор	CPU	FPU
Pentium III 500 МГц	1350	670
Pentium II 450 МГц	1220	590

Видно, что процессор Intel Celeron в форсированном режиме показывает лучшие результаты, чем процессоры Pentium II и Pentium III при практически одной и той же частоте ядра (Рисунок 18.30, 18.31). Следует отметить, что охлаждение процессора проводилось на очень высоком уровне. Использовался большой радиатор и двойной кулер с внешним питанием от сети.

Тестирование компьютера на высоком уровне

После проведения основного тестирования компьютера нередко полезно про-вести более серьезный и информативный анализ с помощью дополнительного набора тестов. Это может быть, например, популярный тест WinBench.

Компьютер, который использовался в качестве примера, был протестирован с помощью пакета WinBench 99 по 6 тестам: Processor/CPUmark 99, Processor/Floating Point, Disk Playback/Bus, Disk Playback/HE, Disk Access Time, Disk Transfer Rate. Тестирование проводилось в среде операционных систем Windows 95 OSR2 и Windows 98. Численные данные приведены в таблице на с. 398—399 и представлены соответствующие диаграммы (Рисунок 19.9-19.14).

Тестируемый процессор AMD Athlon 700 (Thunderbird)

Рисунок 18.62. Тестируемый процессор AMD Athlon 700 (Thunderbird)

Основные параметры материнской платы Abit KT7 (важные для разгона)

Материнская плата Abit KT7 (Рисунок 19.71), которая была использована дл разгона процессора AMD Athlon 700, обладает следующими основным! важными для разгона, параметрами. Процессоры: AMD Athlon (Thunderbird) и AMD Duron. Процессорны разъем Socket A (462 контакта). Стандартные значения тактовой частот; шины FSB — 100 МГц. Overclocking: через BIOS Setup— 100, 101, 103, 105, 107, ПО, 112, 115, 117, 120, 122, 124, 127, 133, 136, 140, 145, 150, 155 МГц. Напряжение на ядре: 1,1—1,85 В с шагом 0,25 В. Установка множителя: через BIOS Setup. Чипсет: VIA Apollo KT133 (VT8363+VT82C686A). Оперативная память: до 1,5 Гбайт в 3 DIMM (168 pin; 3,3 В) РС100/133 SDRAM, частота — 100/133 МГц. BIOS: Award Plug and Play BIOS.

Тестируемый процессор AMD Duron

Рисунок 18.73. Тестируемый процессор AMD Duron

Основные параметры материнских плат (важные для разгона)

Soltek SL-75KV+ (Рисунок 18.74).

Установки для процессора (перемычки JC1—JC4)

Тип процессора	Тип корпуса	JC1	JC2	JC3	JC4
Intel486 SX	PGA	2-3	2-3	нет	нет
Intel486 SX	PQFP	2-3	2-3	нет	нет
Intel486 SX with Intel487 SX	PQFPPGA	1-2	1-2	нет	нет
Intel486 DX	PGA	1-2	1-2	есть	есть
lntelDX2	PGA	1-2	1-2	есть	есть

Жесткий термодатчик на материнской плате

Рисунок 18.64. Жесткий термодатчик на материнской плате.

Разгон процессора посредством повышения частоты FSB

Выбор тактовой частоты процессорной шины осуществляется средствами BIOS Setup. Тактовую частоту шины процессора удалось повысить до 115 МГц. Результаты разгона процессора посредством увеличения частоты процессорной шины FSB представлены в следующей таблице и диаграммах (Рисунок 18.65-18.66).
