Описание работы для установки показаний одометров ВАЗ и очистки ЕЕПРОМ контроллеров BOSCH.

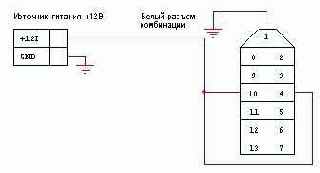

Схема подключения питания.

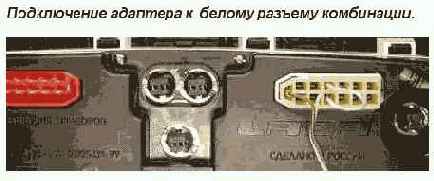

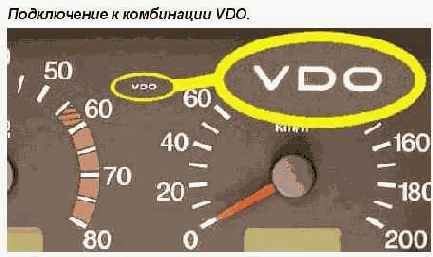

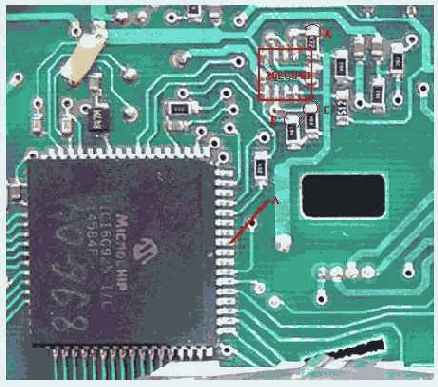

Подключить белую колодку комбинации к источнику питания (+12в), согласно схеме. Подключить точку "A" адаптера к контактной площадке в верхнем левом углу кобинации как показано на рисунке.

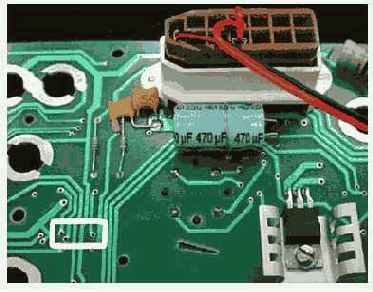

Подключить белую колодку комбинации к источнику питания (+12в), согласно схеме. Подключить точку "A" адаптера к левой нижней контактной площадке (в белом кадрате на рисунке) Подключить точку "B" адаптера к левой верхней контактной площадке (в белом кадрате на рисунке) Подключить точку "С" адаптера к правой верхней контактной площадке (в белом кадрате на рисунке)

Подключение к комбинации производства АО "Счетмаш" с двумя дисплеями.

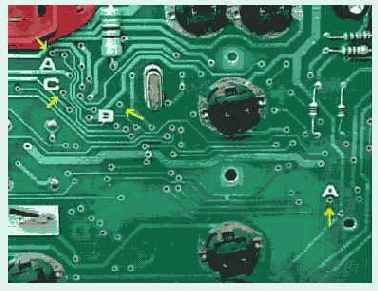

Подключить белую колодку комбинации к источнику питания (+12в), согласно схеме. Подключить точку "C" к контактной площадке, куда показывает белая верхняя стрелка на рисунке. Подключить точку "B" к контактной площадке, куда показывает красная стрелка на рисунке (на некоторых комбинациях эта контактная площадка может быть смещена вверх, см. следующий рисунок) Подключить точку "A" к контактной площадке, куда показывает белая нижняя стрелка на рисунке.

Если у вас плата комбинации похожа на фотографию справа, то скорее всего это еще один тип комбинации с измененным форматом данных ЕЕПРОМ. Для установки показаний, следует выбирать пункт программу "Комбинация Счетмаш 528 Т7А"

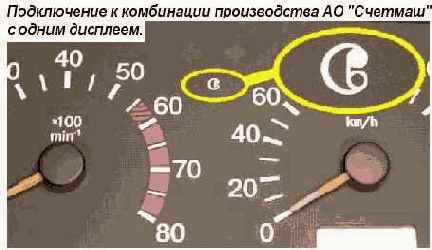

Подключение к комбинации производства АО "Счетмаш" с микросхемой ЕЕПРОМ 25040 с одним дисплеем.

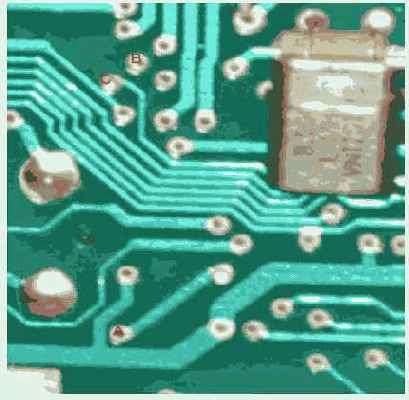

Открутить заднюю крышку комбинации. Подключить белую колодку комбинации к источнику питания (+12в), согласно схеме. Подключить точку "C" к контактной площадке, как показано на рисунке. Подключить точку "B" к контактной площадке, как показано на рисунке. Подключить точку "A" к контактной площадке, как показано на рисунке.

Подключение к комбинации производства АО "Счетмаш" с микросхемой ЕЕПРОМ 25040 с двумя дисплеем.

Открутить заднюю крышку комбинации. Осторожно снять стрелки приборов (на многих комбинациях приборы подключаются через разъемы, поэтому стрелки можно не снимать). Открутить плату комбинации и осторожно вынуть ее. Подключить белую колодку комбинации к источнику питания (+12в), согласно схеме. Подключить точку "C" к контактной площадке, как показано на рисунке. Подключить точку "B" к контактной площадке, как показано на рисунке. Подключить точку "A" к контактной площадке, как показано на рисунке.

Подключение к контроллеру "БОШ М1.5.4(N)", "БОШ МП7".

!!! На большинстве контроллеров микросхема 24С02 (24С04 или B58253) находится на обратной стороне платы.

Подключить питание "+12В" к контактам "18" и "27" 55-ти штырькового разъема контроллера. Подключить общий провод к контакту "19" 55-ти штырькового разъема контроллера. Подключить точку "В" адаптера к выводу "5" микросхемы 24С02 (24С04 или B58253) с помощью щупа. Подключить точку "С" адаптера к выводу "6" микросхемы 24С02 (24С04 или B58253) с помощью щупа. Подключение и работа с комбинацией производства "Автоприбор" (ЛП).

Открутить заднюю крышку комбинации. Открутить плату комбинации и осторожно вынуть ее (стрелки снимать не нужно - плата с небольшим усилием вынимается без приборов). Подключить белую колодку комбинации к источнику питания "+12 Вольт", как нарисовано на схеме адаптера. Подключить точку "А" к 9 выводу красного разъема комбинации как показано на рисунке. Подать напряжение питания 12 Вольт на схему адаптера. Выбрать в программе тип комбинации "АП" и нажать "Установить". На одометре комбинации начнет прибавляться пробег со скоростью примерно 5000-6000км/ч. Найти микросхему PIC12CE519 (8 ног, рядом с индикатором) и (с помощью щупа) прикасаясь к 4 выводу микросхемы контактом "В" или "С", добиться появления всех девяток на индикаторе. Прикасаться надо кратковременно и часто, затем убирать щуп. При касании показания на индикаторе должны останавливаться. После появления всех девяток километраж сбросится на ноль. После сброса в ноль показаний индикатора необходимо оставить схему во включенном состоянии пока не намотается нужный Вам пробег (например, чтобы намотать 30000км, необходимо подождать около 5-6-ти часов, т.к. скорость накрутки составляет около 5500 км/ч). Это все-таки не несколько дней, если бы вы наматывали 1000000 км : . По окончании процедуры нажать в программе кнопку "Отмена". Отключить питание от схемы. Подключение и к новым комбинациям производства "Автоприбор" (345.3801 ВАЗ2115-3801010-01, 346.380101 ИЖ-2126, 4403.3801010 ГАЗ) с двумя дисплеями. Открутить заднюю крышку комбинации. Открутить плату комбинации и осторожно вынуть ее (стрелки снимать не нужно - плата с небольшим усилием вынимается без приборов). Подключить точку "A" адаптера к 1-му контакту трехштырькового разъема, расположеного недалеко от красного разъема комбинации (1-й контакт 3-х штырькового разъема - самый дальний от красного разъема) После подачи питания подождать не менее 10-ти секунд перед началом работы, пока комбинация производит самотестирование. Порядок работы

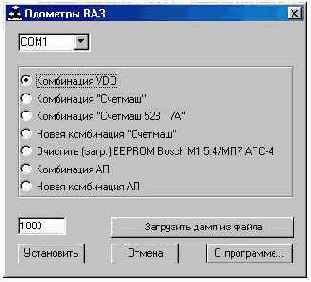

подключить адаптер к комбинации (контроллеру) как было сказано выше; подключить адаптер к СОМ-порту компьютера; подключить питание +12В; запустить программу; выбрать порт (если работаем с СОМ2); выбрать нужную операцию (смотри рисунок); ввести новые показания одометра (если работаем с комбинацией приборов); нажать на кнопку "Установить"; отключить адаптер от компьютера, +12В и комбинации приборов (контроллера); подать +12В на комбинацию приборов (контроллер) и проверить ее работоспособность;
